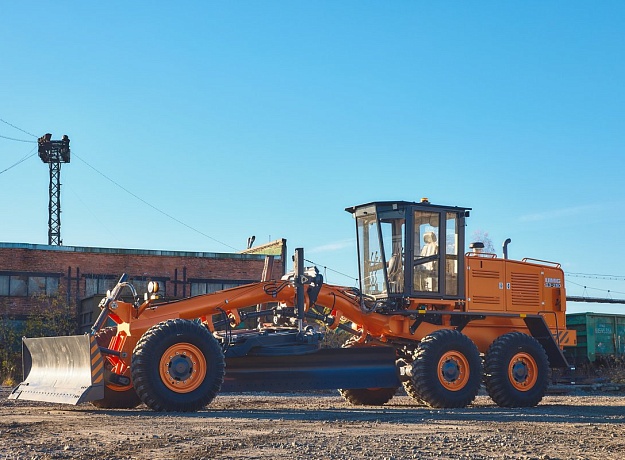

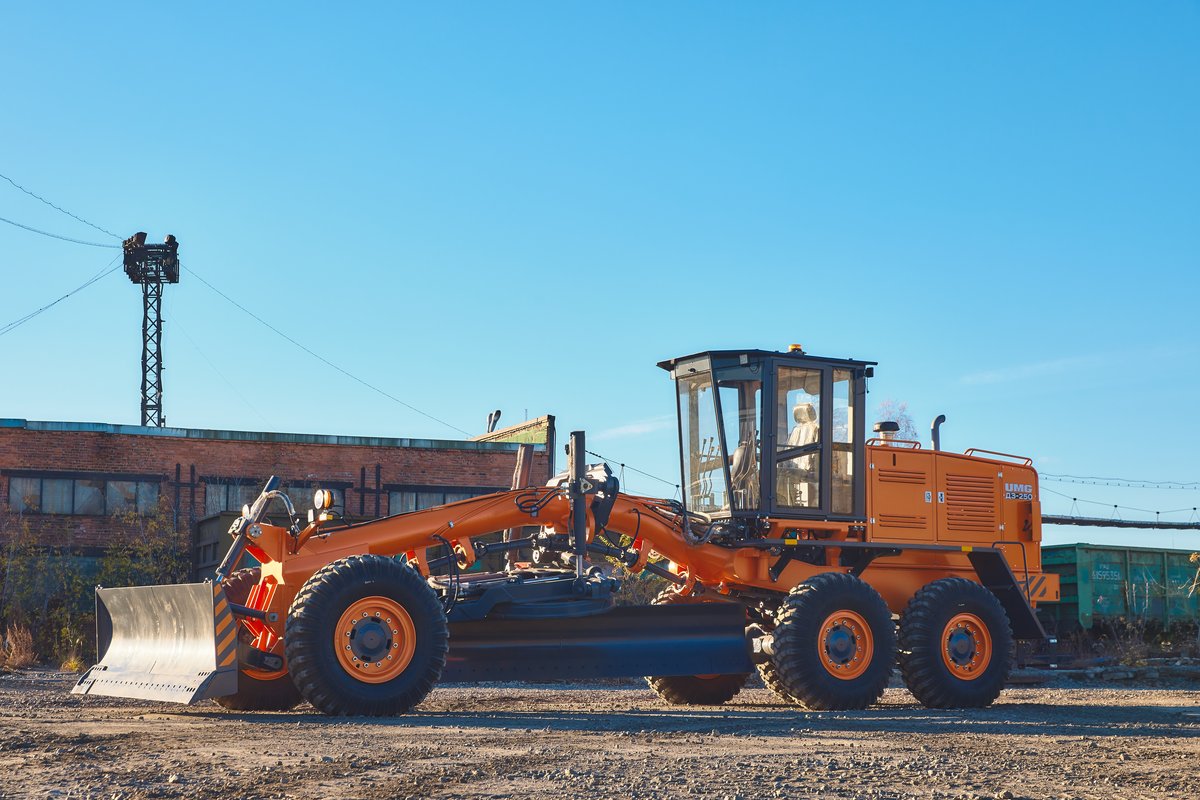

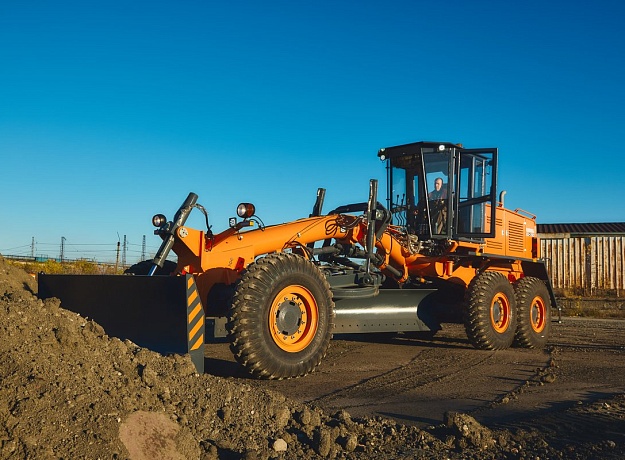

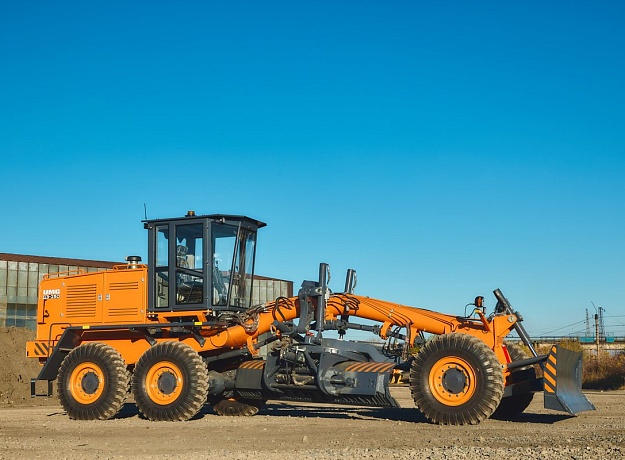

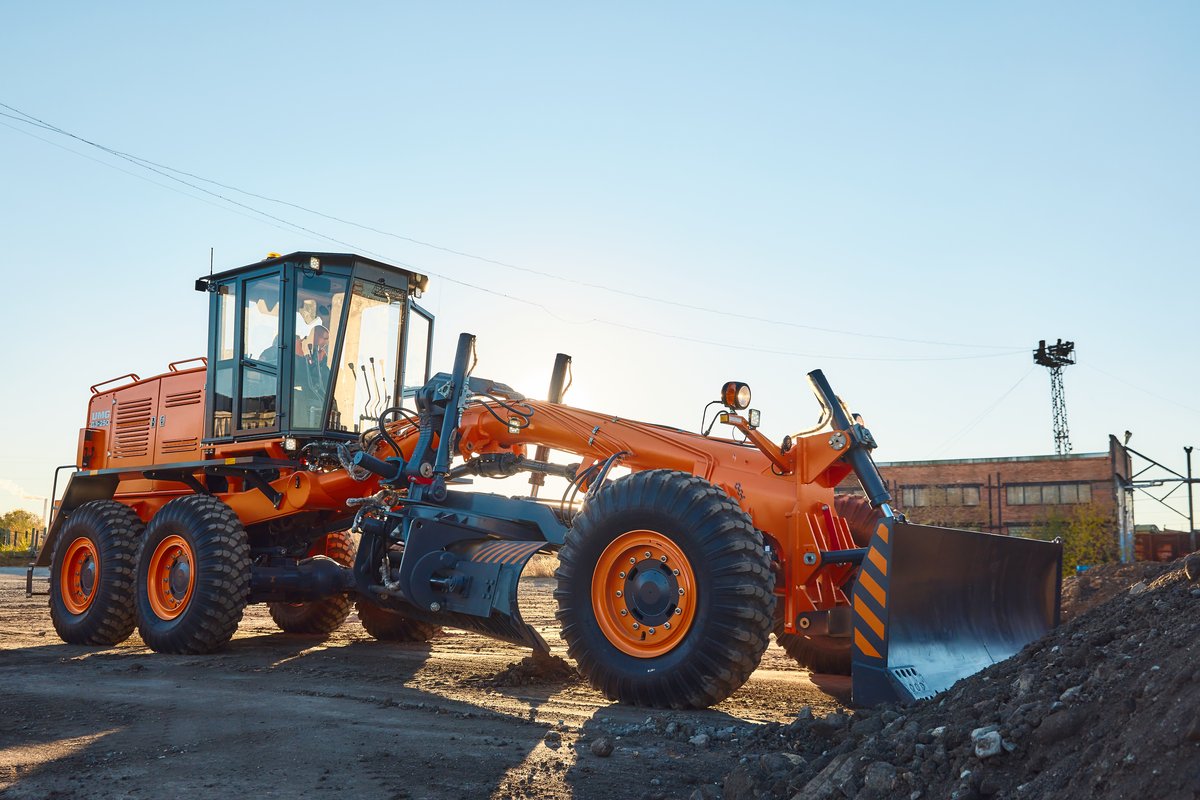

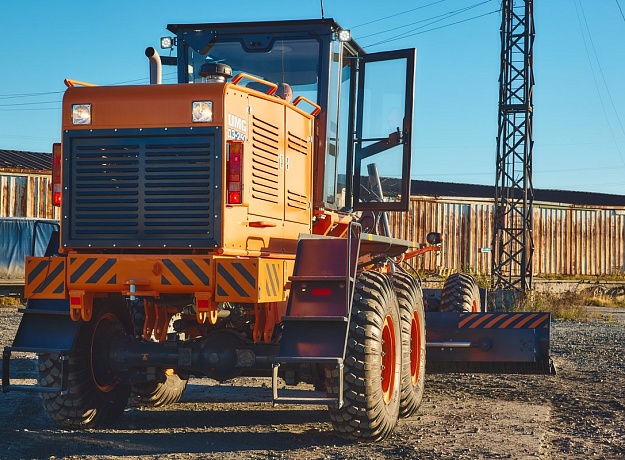

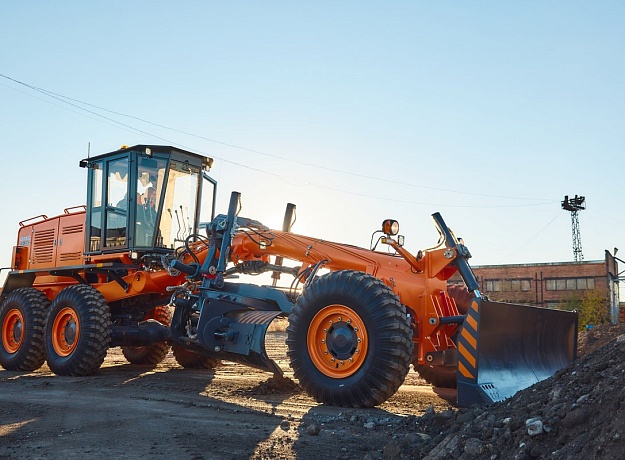

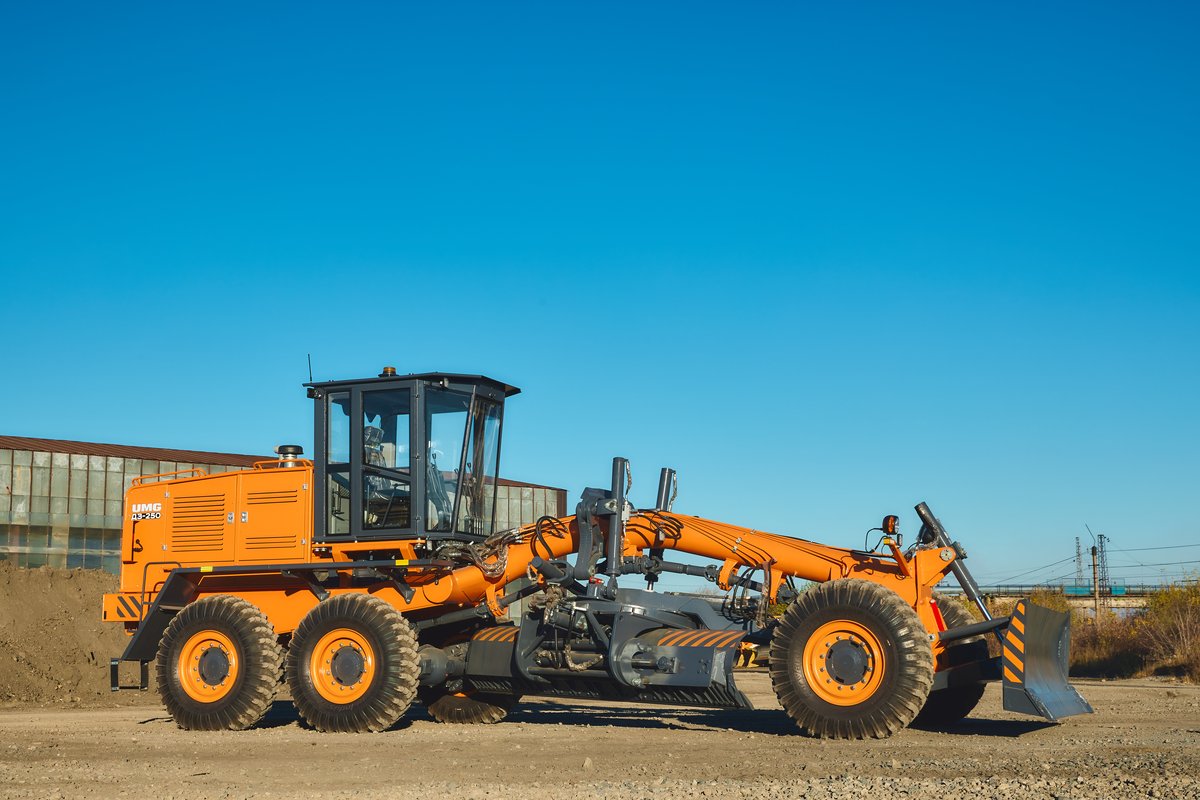

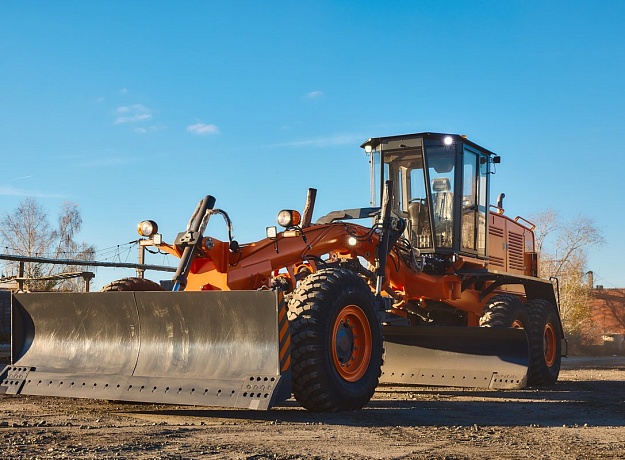

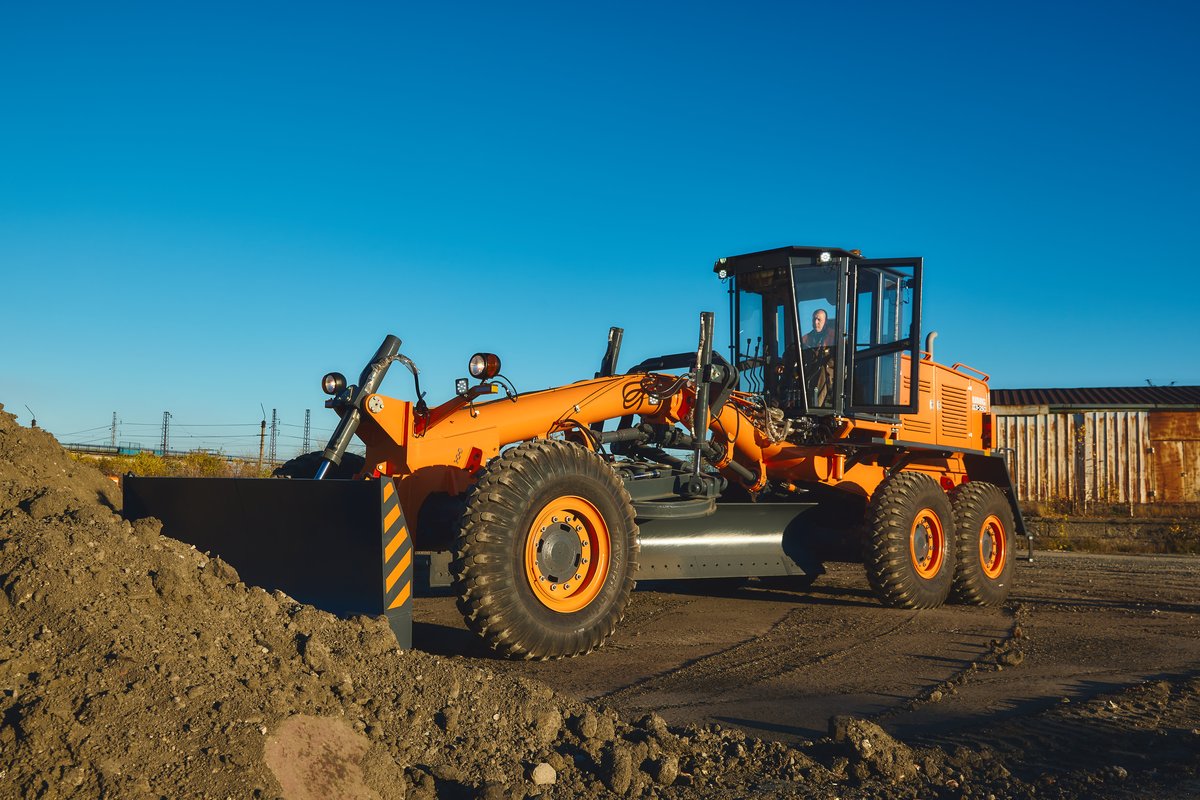

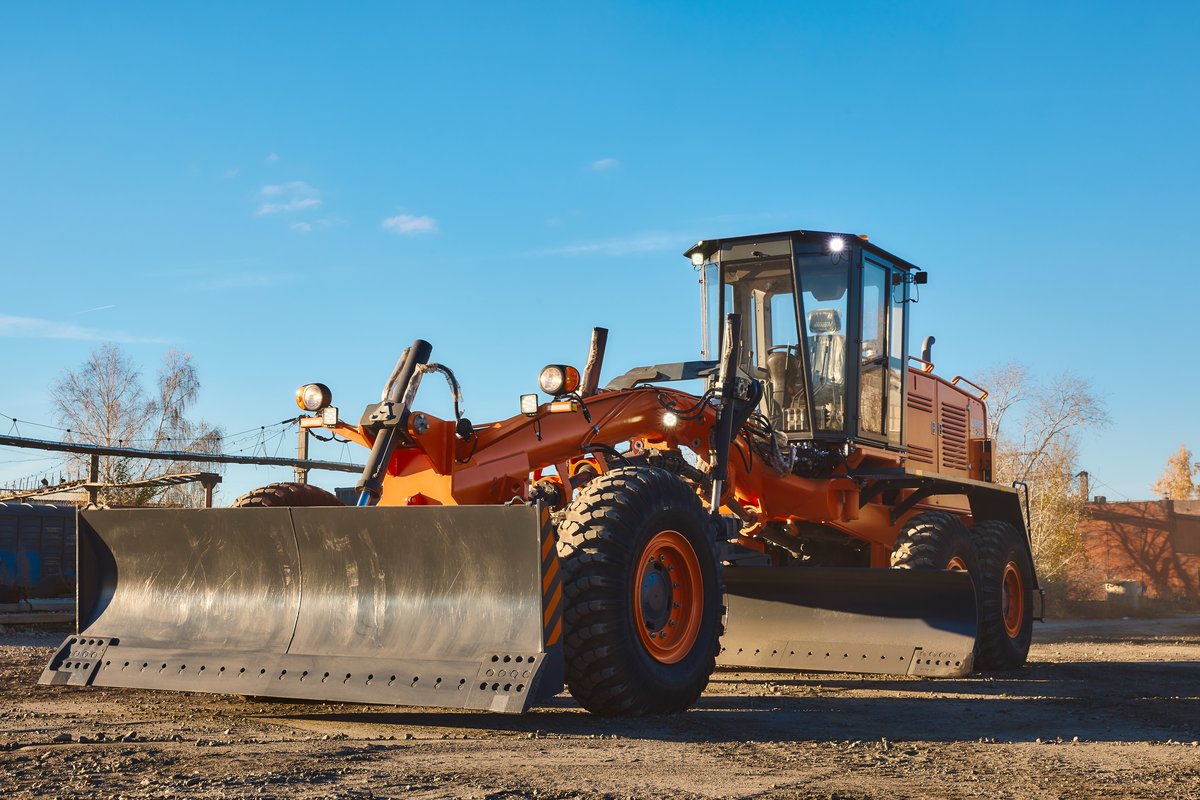

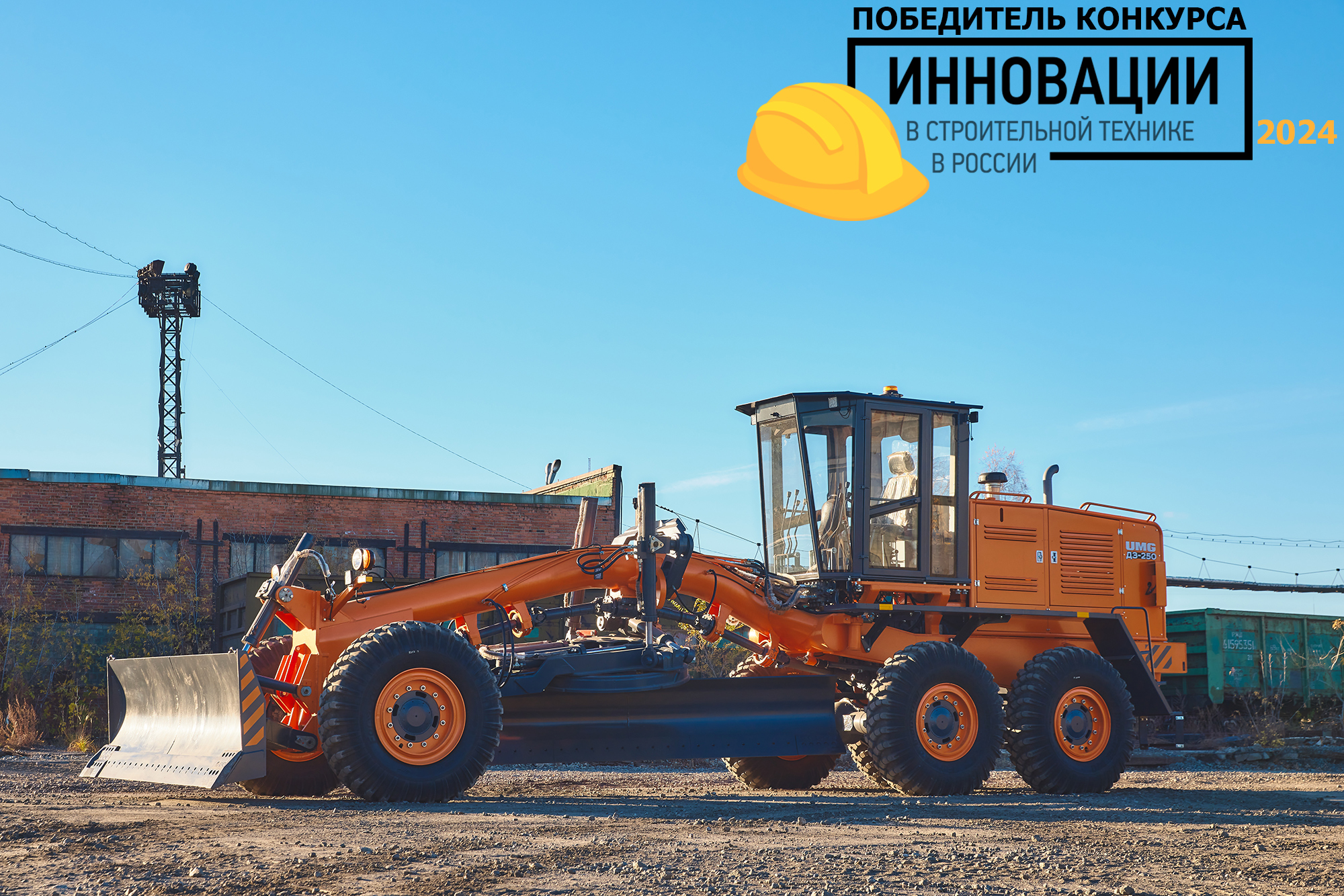

ДЗ-250А с шарнирно-сочленённой рамой и гидромеханической коробкой передач ДЗ-250.11000-ХХХ
Грейдер

  • Эксплуатационная масса, т 20,43 / 20,63
  • Производитель двигателя ЯМЗ
  • Модель двигателя ЯМЗ-236Н-5
  • Мощность двигателя, кВт (л.с.) 169
  • Напряжение, В 24

Необходимо уточнить цену, оставьте свои контактные данные, мы с вами свяжемся.



Отправить
Сфера применения ДЗ-250:
  • Модель относится к тяжелому классу автогрейдеров.
  • Автогрейдер служит для выполнения землеройно-профилировочных работ в дорожном строительстве на грунтах I, II, III, IV категорий.
  • Также имеет широкое применение в железнодорожном, аэродромном, мелиоративном, ирригационном и гидротехническом строительствах.
  • Основное назначение - это выполнение большого объема энергоемких земляных работ в сложных дорожных условиях.
  • Виды выполняемых работ:

- устройство в грунтовом полотне корыта под основание дороги

- перемещение грунта в насыпь;

- разравнивание насыпного грунта и инертных материалов;

- планировка поверхности, в т.ч. больших территорий;

- перемещение инертных материалов со стабилизирующими добавками при смешивании их на дороге;

- рыхление грунта и изношенных дорожных одежд;

- очистка дорог и территорий от снежных заносов, устройство путей.

  • Условия эксплуатации в диапазоне температур от -40°С до + 40°С.
Преимущества:
  • Новая кабина автогрейдера соответствует требованиям безопасности FOPS, ROPS. Кабина обеспечивает полный визуальный контроль рабочей зоны и комфортные условия для оператора.
  • Применение гидропривода изменения угла резания грейдерного отвала обеспечивает удобство и лёгкость управления
  • Повышен уровень безотказности модернизированной КПП
  • Плавающее положение грейдерного отвала расширяет технологические возможности грейдера

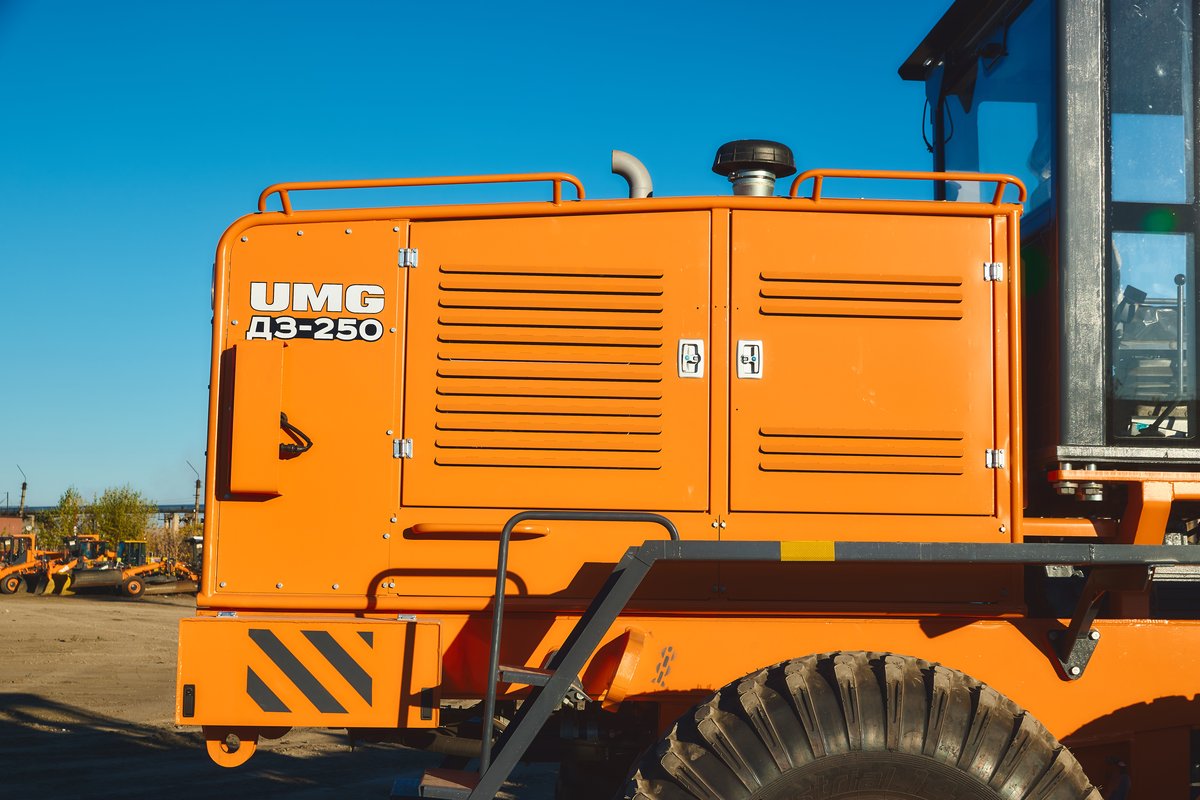

  • Новая  капотная система с дверями обеспечивает удобный доступ к точкам обслуживания.
  • Расширенный перечень  дополнительного рабочего оборудования
Технические характеристики Грейдер ДЗ-250А с шарнирно-сочленённой рамой и гидромеханической коробкой передач (ДЗ-250.11000-ХХХ)
Силовая установка
Двигатель (модель) ЯМЗ-236Н-5
Тип дизельный 6-ти цилиндровый V-образный, с турбонаддувом
Номинальная мощность нетто при оборотах кВт / об/мин 169 / 2100
Максимальный крутящий момент при оборотах, Н м / об/мин 882 / 1200-1400
Рабочий объем, л 11,15
Удельный расход топлива при номинальной мощности, г/кВт ч 230
Аккумуляторные батареи 2 х 6СТ-190А
Напряжение бортовой электросети, В 24
Гидравлическая система
Тип гидросистемы с открытым центром
Насос гидросистемы рабочего оборудования тандемный шестеренный насос
Производительность насоса при номинальных оборотах двигателя, л/мин 126
Номинальное давление в гидросистеме рабочего оборудования, МПа 16
Гидронасос рулевого управления тандемный шестеренный насос
Производительность насоса при номинальных оборотах двигателя, л/мин 84
Гидронасос сервомеханизма муфты сцепления нет
Производительность насоса при номинальных оборотах двигателя (л/мин) нет
Рама Шарнирно-сочленённая рама
Угол складывания рамы (град) ± 20
Минимальный радиус поворота по внешнему колесу (мм) 11 000
Рабочее оборудование, тип привода поворота отвала Полноповоротный грейдерный отвал Неполноповоротный грейдерный отвал
Обозначение исполнения автогрейдера ДЗ-250.11000-061 ДЗ-250.11000-162
Привод поворота грейдерного отвала Червячный редуктор и аксиально-поршневой гидромотор 310.3.56.00.06 (объем 56см³ ) 2 гидроцилиндра
Угол поворота грейдерного отвала в плане (град) ± 360 ± 64
Привод механизма изменения угла резания грейдерного отвала Механический Гидравлический

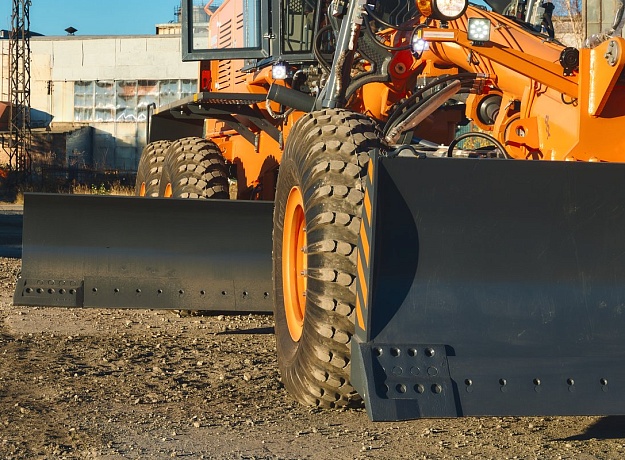

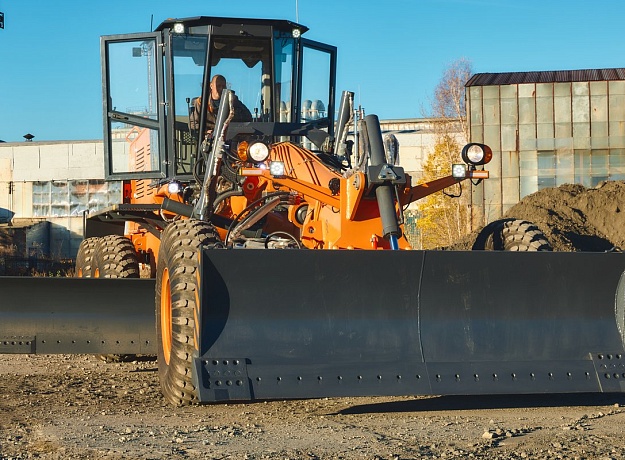

Грейдерный отвал, длина / высота (мм) 4100 / 700
Боковой вынос отвала вправо/влево (мм) 900 / 900
Диапазон изменения угла резания ножа грейдерного отвала, град. 40 - 70
Максимальный угол откоса для зачистки отвалом (град) 90
Высота подъема грейдерного отвала в транспортное положение (мм) 350
Заглубление грейдерного отвала ниже опорной поверхности (мм) 500
Бульдозерный неповоротный отвал, длина / высота с ножом (мм) 3220 / 950
Масса комплекта отвала (кг) 1426
Заглубление отвала ниже опорной поверхности (мм) 100
Параметры хода
Колесная формула 1 х 3 х 3
Муфта сцепления нет
Коробка перемены передач Гидромеханическая, с электрогидравлическим переключением, с приводом на все мосты
Число передач вперед / назад 6 / 3
Максимальная скорость передвижения вперед/назад (км/ч) 40 / 24,5
Передний мост Управляемый, приводной, с балансирныи креплением, с механическим (карданным) приводом от ГМП
Угол наклона колес переднего моста (град) нет
Угол качания балки переднего моста (град) ± 16
Дорожный просвет под передним мостом (мм) 520
Задние мосты 2 приводных моста, без дифференциалов
Стояночный тормоз Дисковый, сухого типа
Рабочие тормоза Двухконтурная пневматическая тормозная система. Дисковые колёсные тормоза в бортовых редукторах среднего и заднего моста
Максимальное тяговое усилие (кН) 155
Стандартные шины, размерность 20,5-25
Заправочные емкости
Топливный бак (л) 500
Гидравлическая система, включая гидробак (л) 150
Гидравлический бак (л) 100
Эксплуатационная масса Полноповоротный грейдерный отвал Неполноповоротный грейдерный отвал
Эксплуатационная масса с неповоротным бульдозерным отвалом - стандартное исполнение (т) 20,43 20,63
Эксплуатационная масса без дополнительного оборудования (т) 19,01 19,21
Эксплуатационная масса с неповоротным бульдозерным отвалом и задним рыхлителем (т) 21,88 22,08
Габаритные размеры
Общая длина без дополнительного оборудования (мм) 9700
Общая длина с неповоротным бульдозерным отвалом (мм) 10690
Общая длина с неповоротным бульдозерным отвалом и задним рыхлителем (мм) 11130
Ширина при транспортировке (мм) 3770
Общая высота по кабине (мм) 4000
Общая высота по кабине с маяком (мм) 4260
Колесная база грейдера / балансирной тележки (мм) 6000 / 1620
Ширина колеи, передних / задних колес (мм) 2629 / 2507
Минимальный дорожный просвет (мм) 350
Сервисные и гарантийные интервалы
Минимальный межсервисный интервал (моточас) 250
Гарантийный срок (мес/моточас) 12 / 1500
Стандартное оборудование
Кабина с защитой FOPS & ROPS да
Две двери для входа в кабину да
Стеклоочистители на переднем и заднем окнах да
Рулевая колонка с регулировкой по углу наклона да
Сиденье машиниста с механической подвеской, ремнем безопасности да
Проблесковый маяк на крыше кабины да
Держатель номерного знака с подсветкой да
Отопитель кабины да
Фонари рабочего освещения да
Ходовые осветительные приборы да
Крылья задних колёс в виде площадок для обслуживания и входа в кабину да
Отсек для хранения инструмента да
Предпусковой подогреватель двигателя ПЖД-30 да

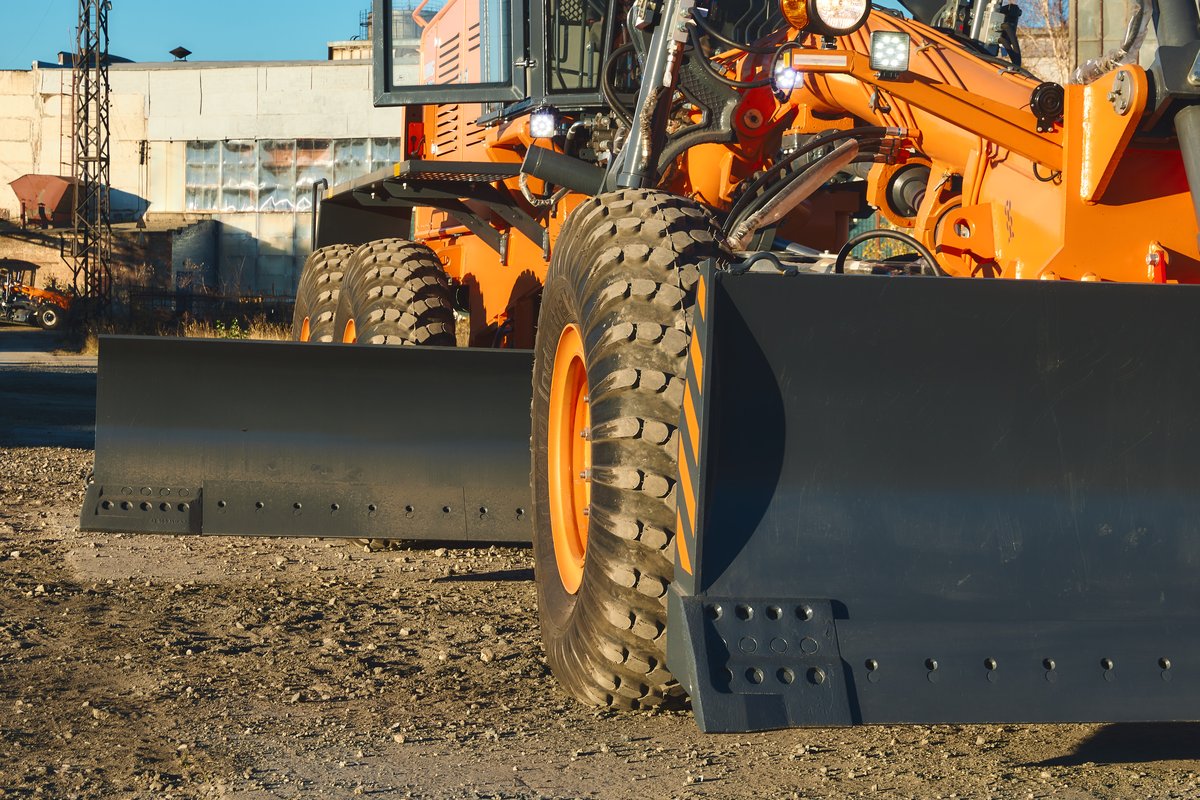

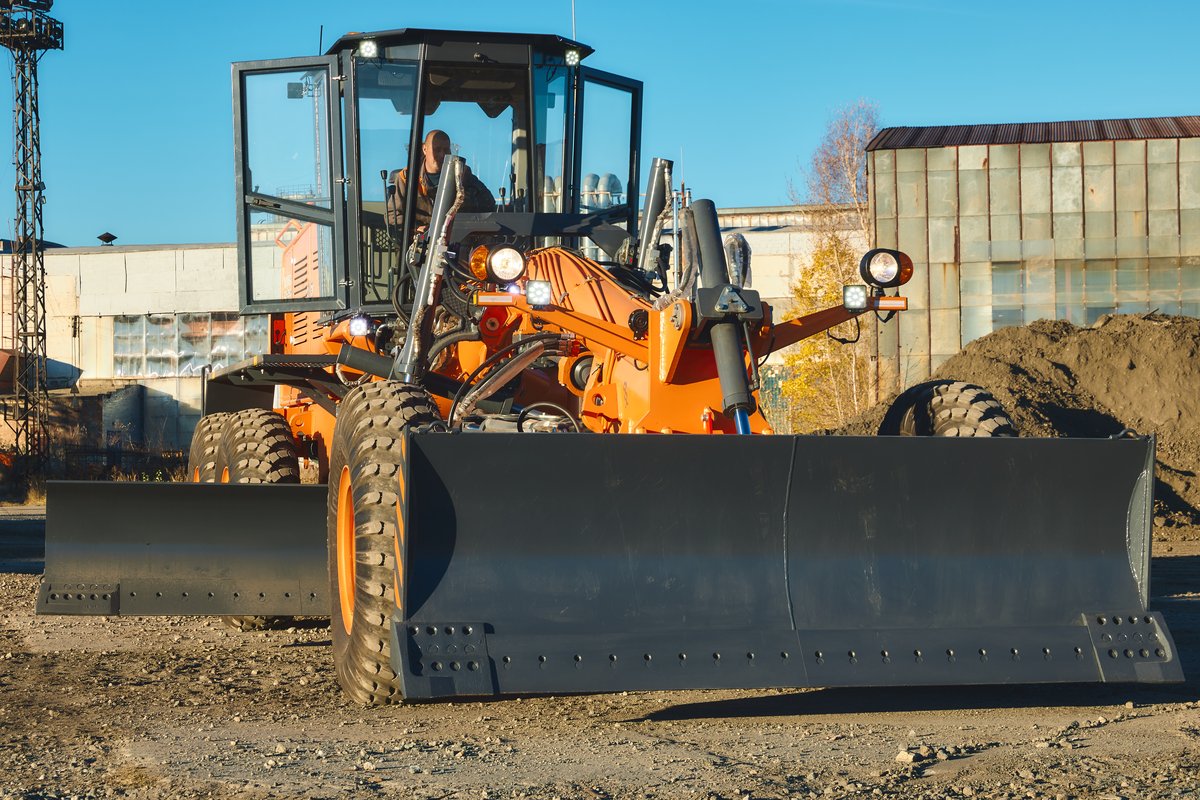

Передний бульдозерный отвал да

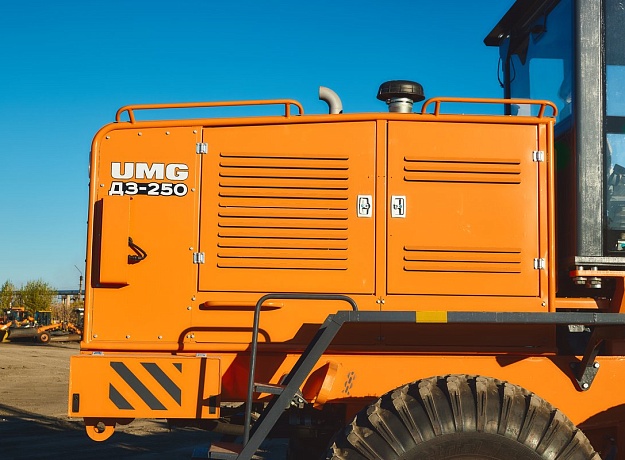

Капотная система с дверями в местах обслуживания да
Оборудование по заказу
Зеркала заднего вида с подогревом опция
Кондиционер накрышный опция
Плавающее положение грейдерного отвала да
Аудиоподготовка / стерео FM-mp3-USB опция
Сиденье на пневмоподвеске с подогревом опция
Автоматическая система нивелирования 2D и 3D опция
Путепрокладочное оборудование опция
Масса комплекта (кг) 1900
Длина / высота (мм) 3400 / 950
Угол поворота крыльев отвала в плане (град) ± 25
Опускание отвала ниже опорной поверхности (мм) 200
Рыхлитель заднего расположения опция
Масса комплекта (кг) 1450
Число зубьев 5
Рыхлитель переднего расположения опция
Масса комплекта (кг) 1450
Переднее снегоочистительное оборудование опция
Масса комплекта (кг) 1213
Тип оборудования плужный
Ширина захвата / высота отвала (мм) 3200 / 1650
ОБГ - отвал боковой грейдерный опция
Масса, включая детали доработки тяговой рамы (кг) 1780
Длина режущей кромки отвала (мм) 3200
Ширина захвата (мм) при угле захвата 45 / 57 град 2200 / 2600
Высота отвала (мм) 650
Бульдозерный поворотный отвал опция
Масса комплекта (кг) 1674
