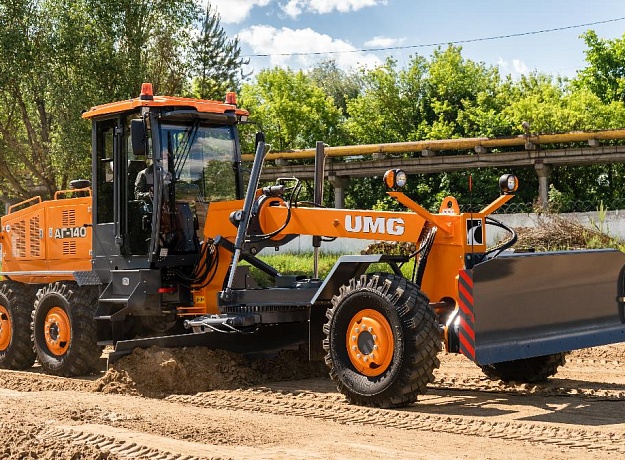

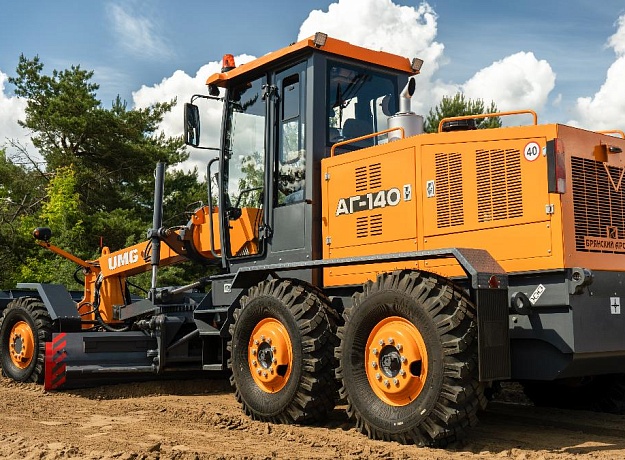

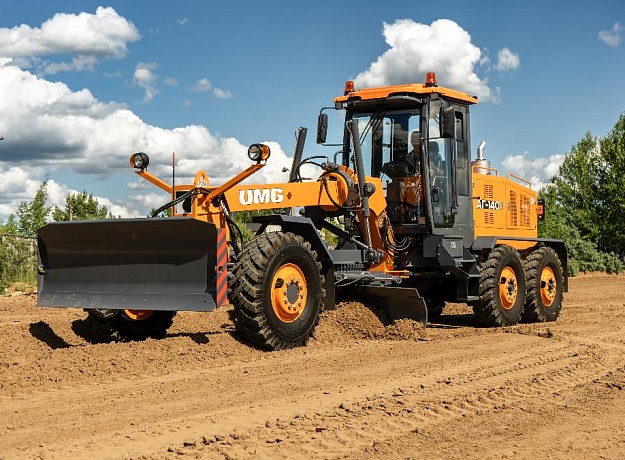

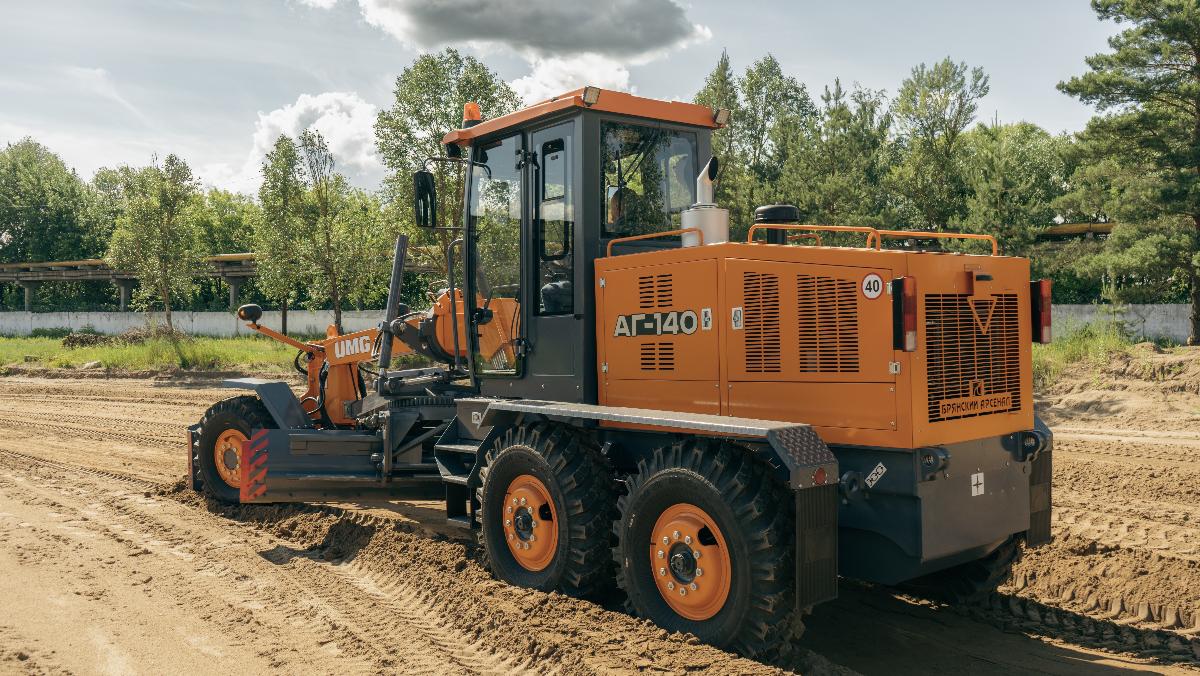

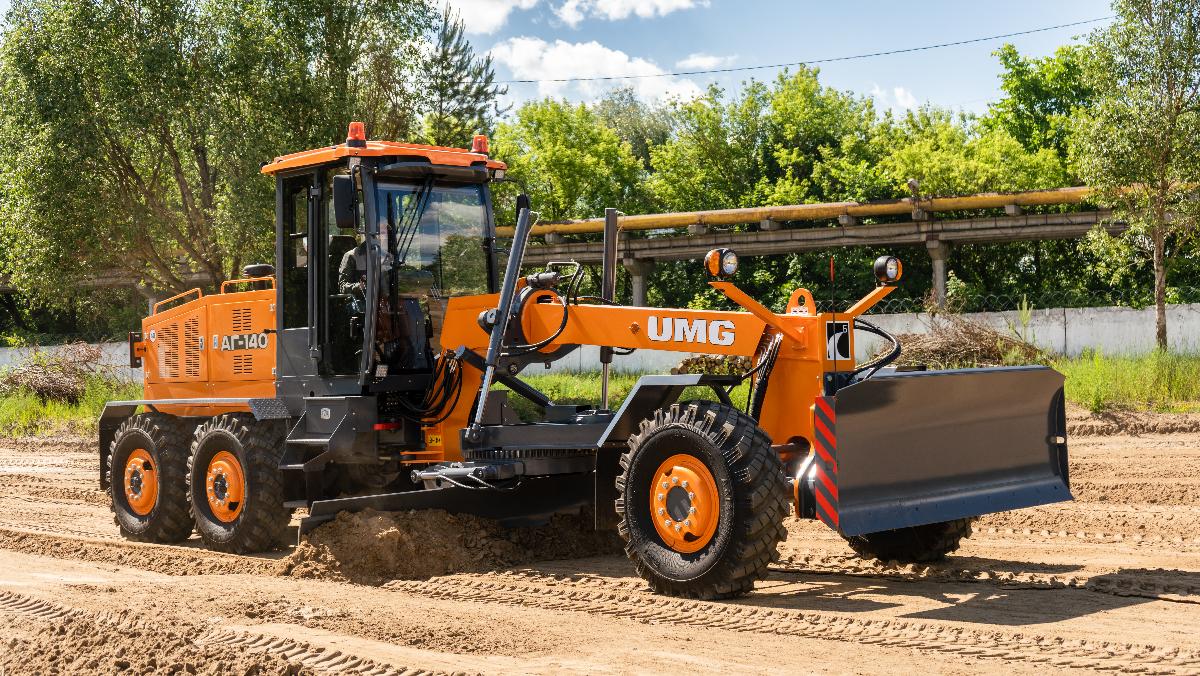

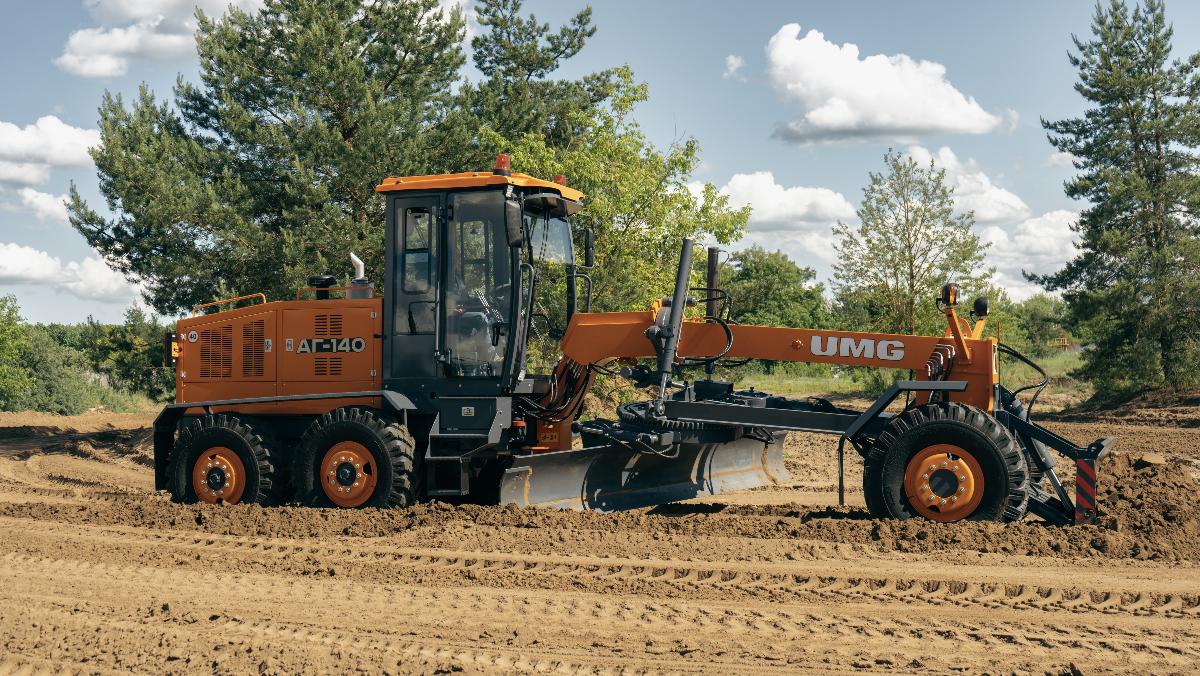

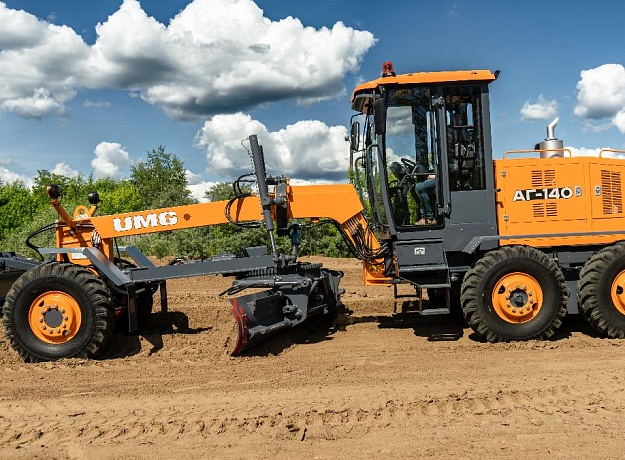

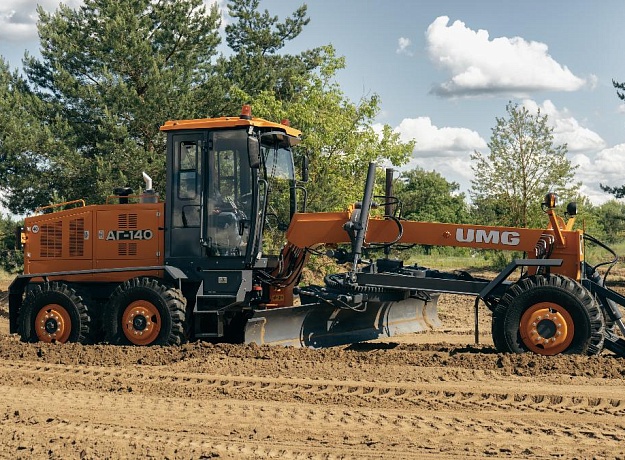

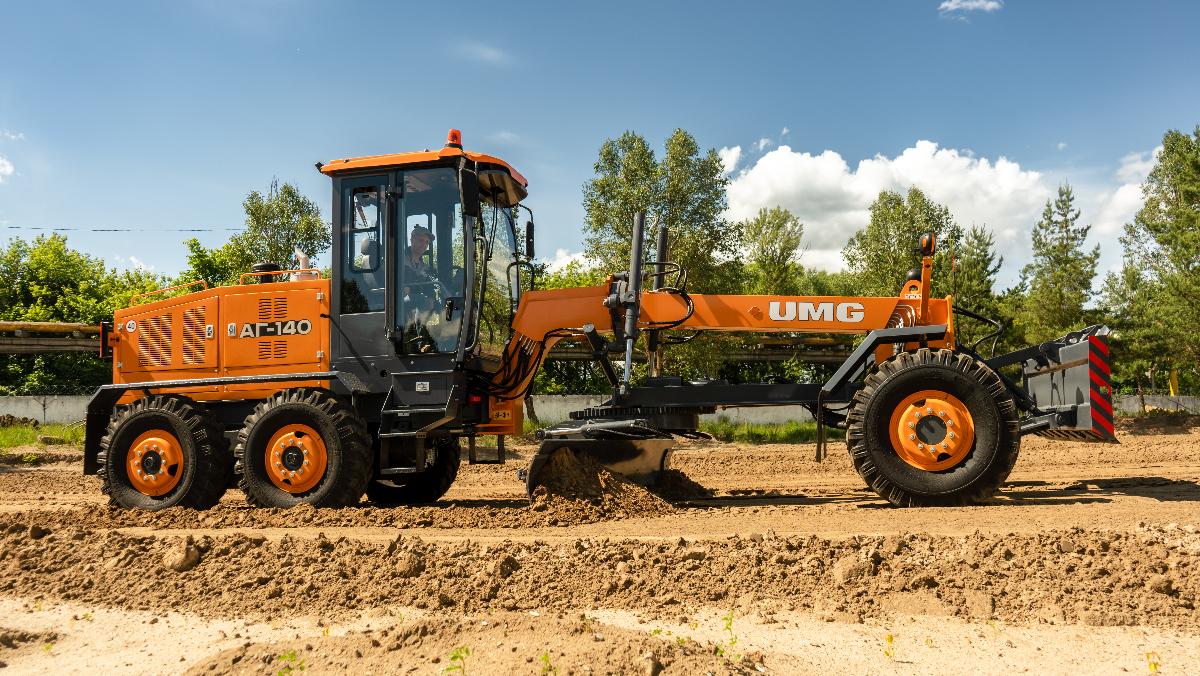

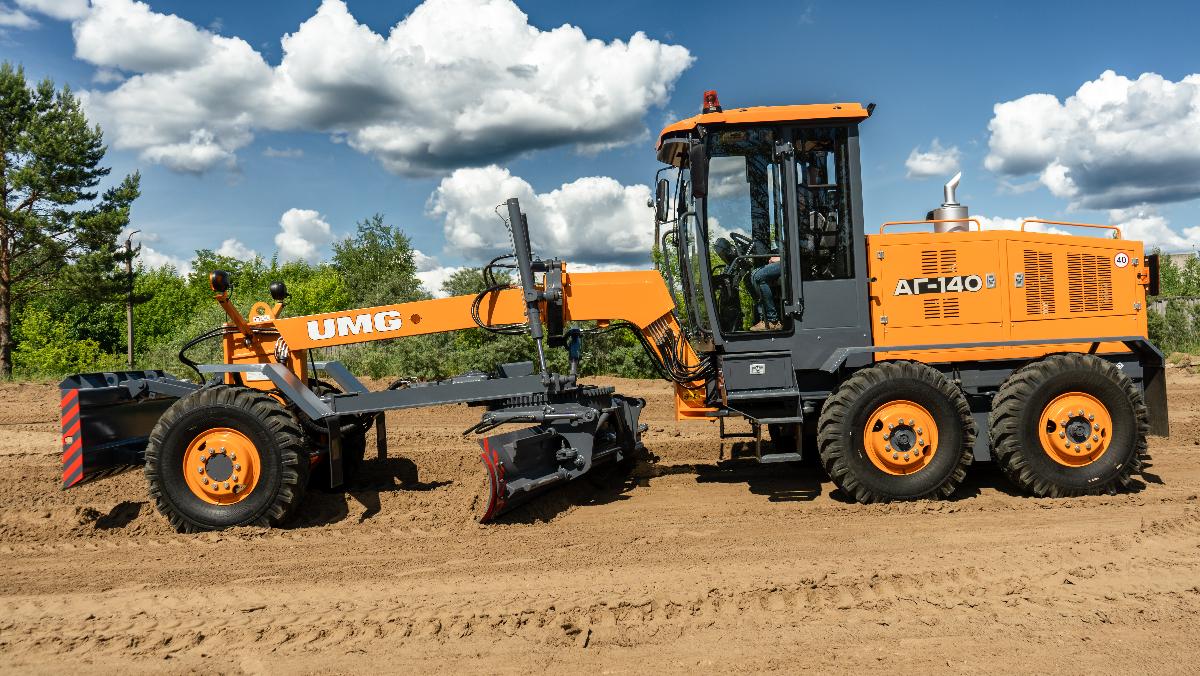

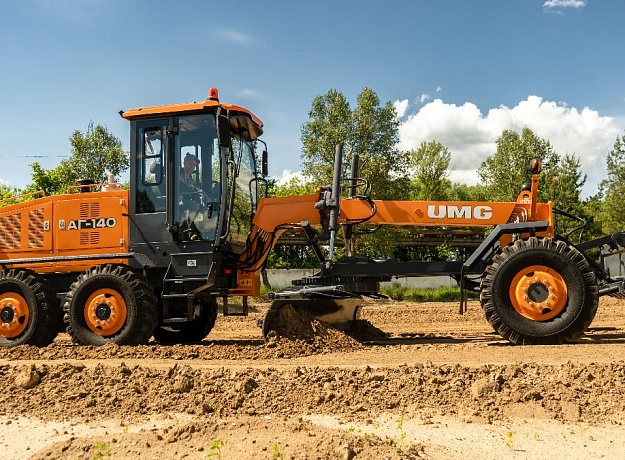

АГ-140

  • Эксплуатационная масса, т 14,2
  • Модель двигателя ЯМЗ-236Г-16
  • Мощность двигателя, кВт (л.с.) 110 (150)

Необходимо уточнить цену, оставьте свои контактные данные, мы с вами свяжемся.



Отправить

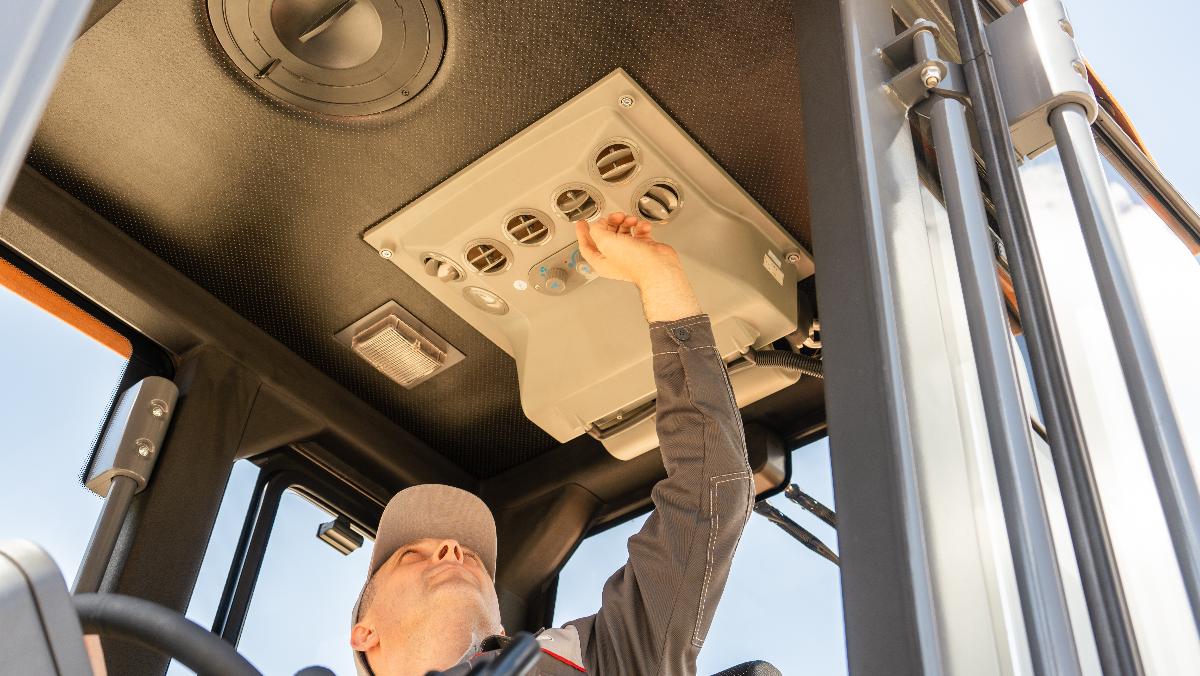

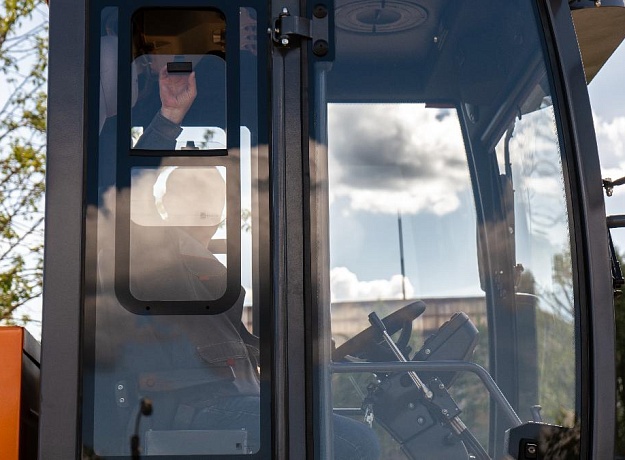

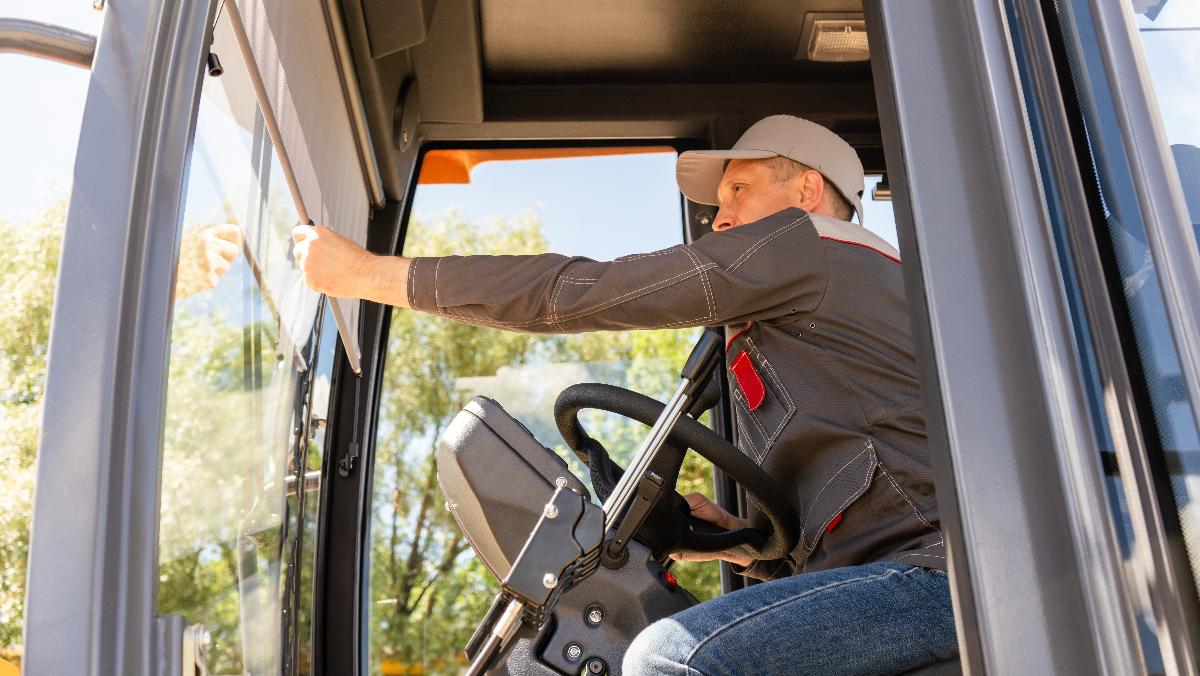

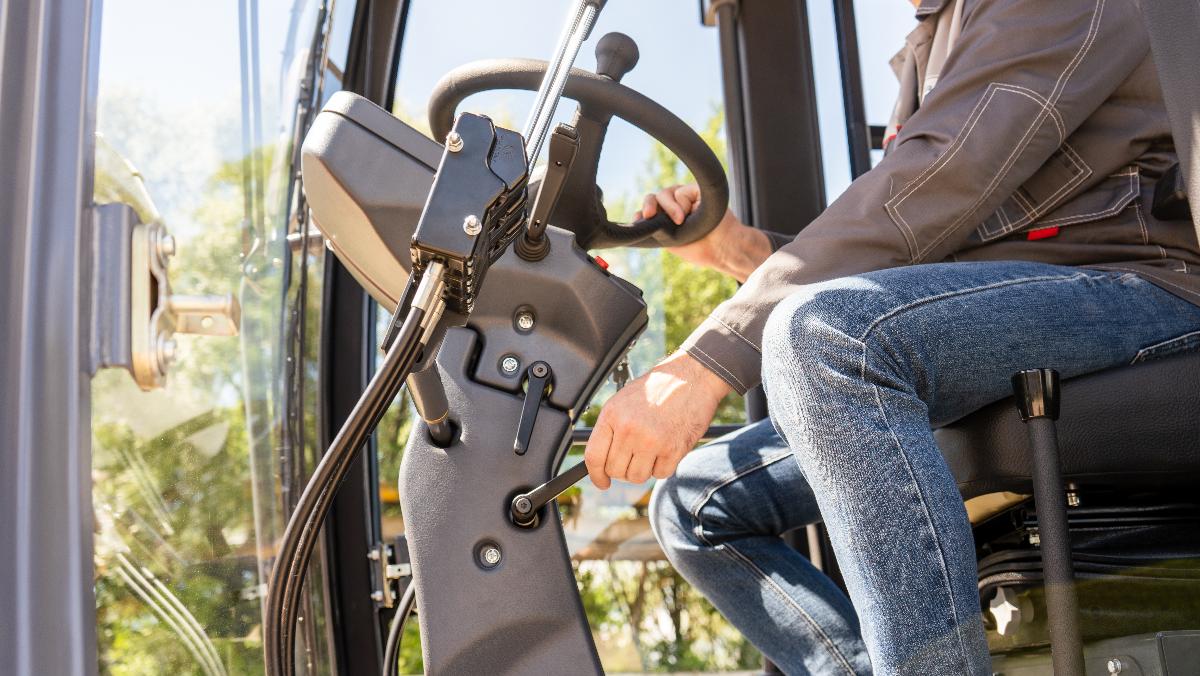

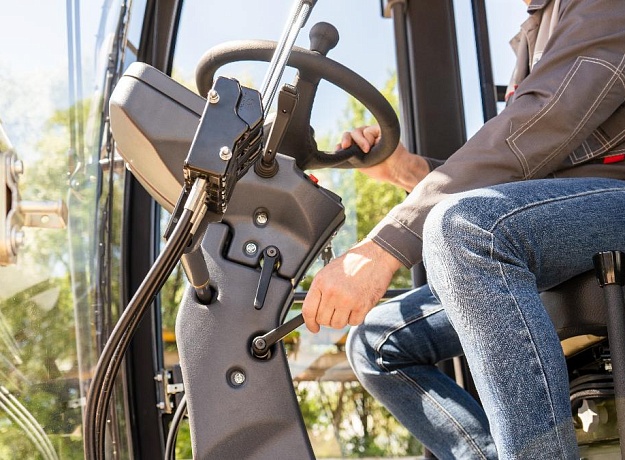

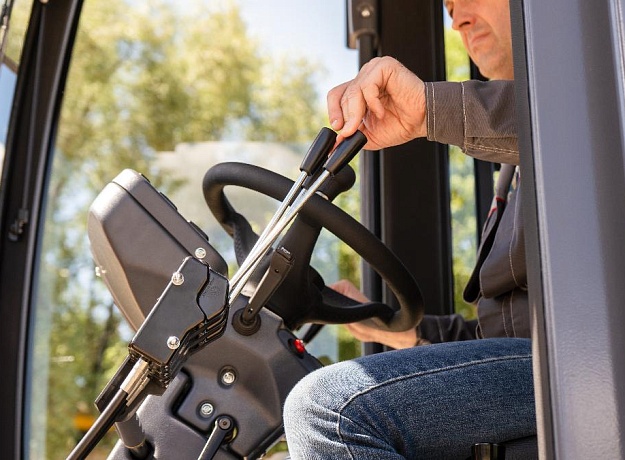

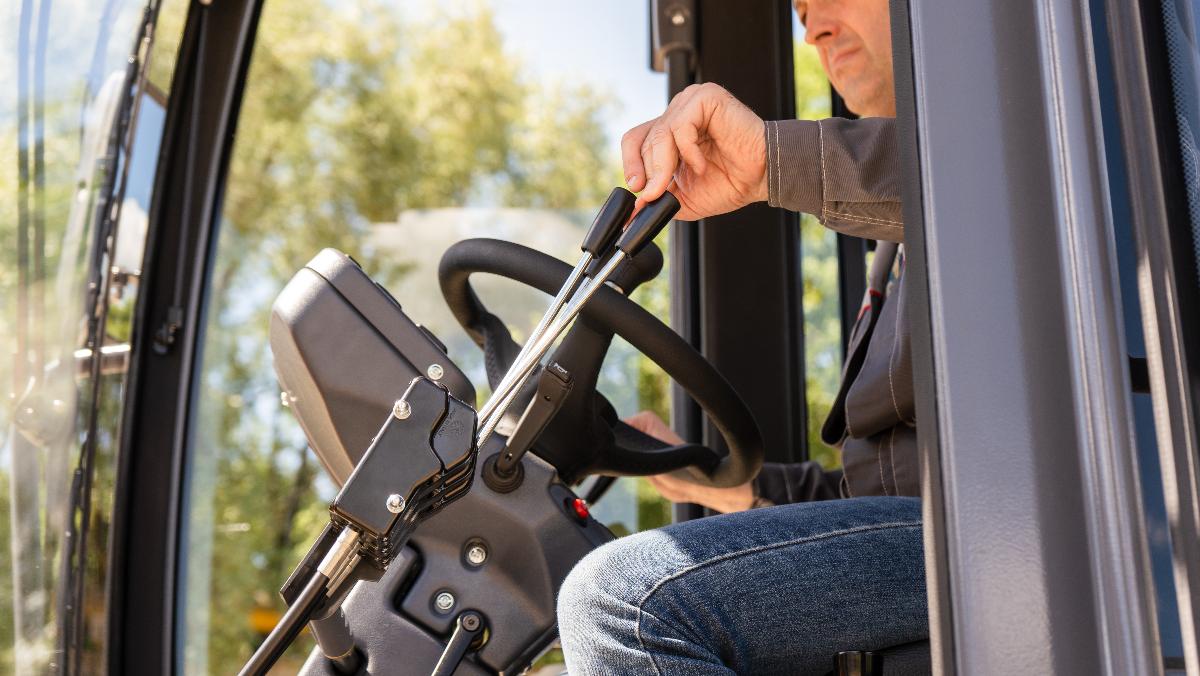

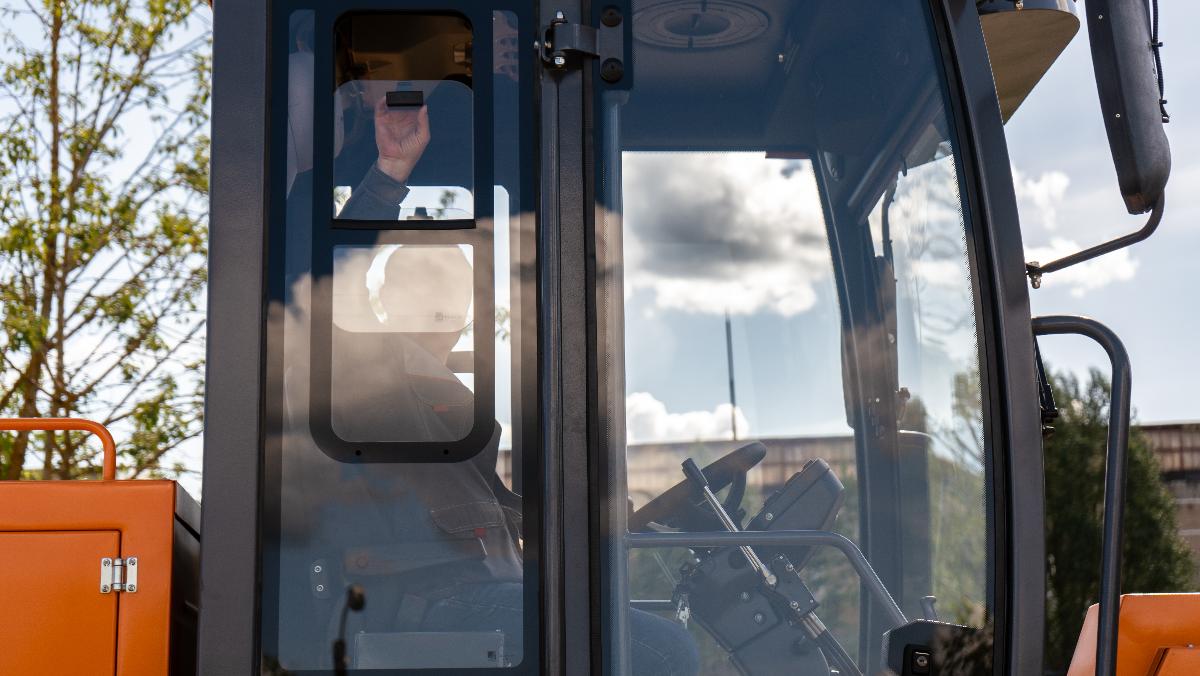

  • Просторная и безопасная кабина автогрейдера соответствует требованиям FOPS, ROPS, обеспечивая отличную обзорность рабочей зоны и комфортные условия для оператора.

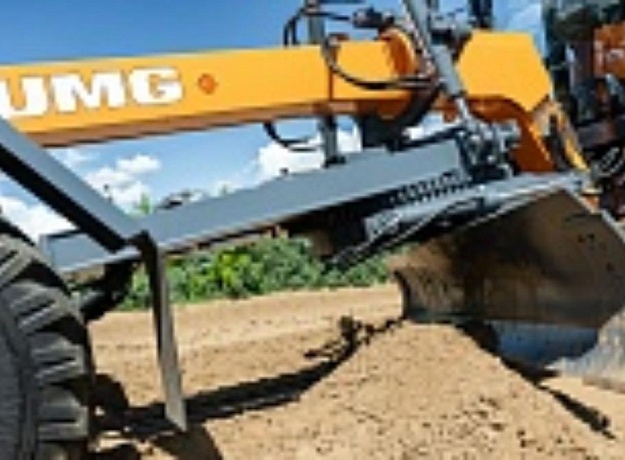

  • Зубчатый венец внешнего зацепления позволяет передавать значительные усилия при повороте отвала.

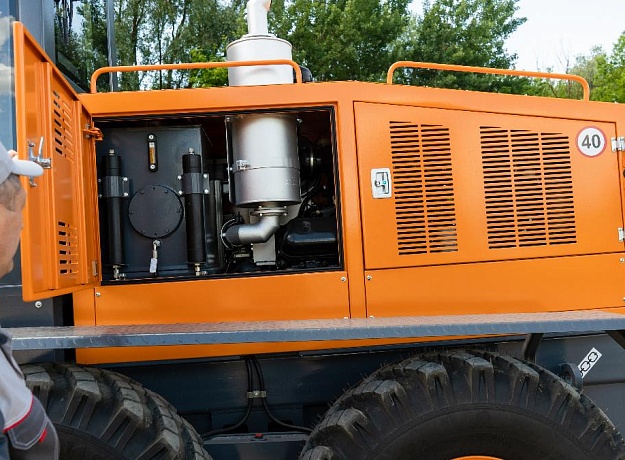

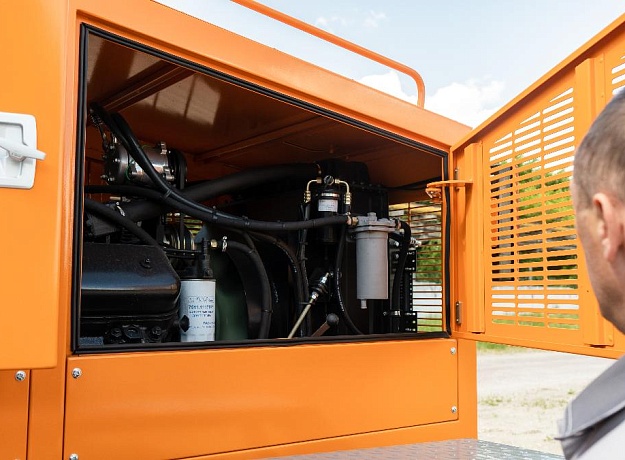

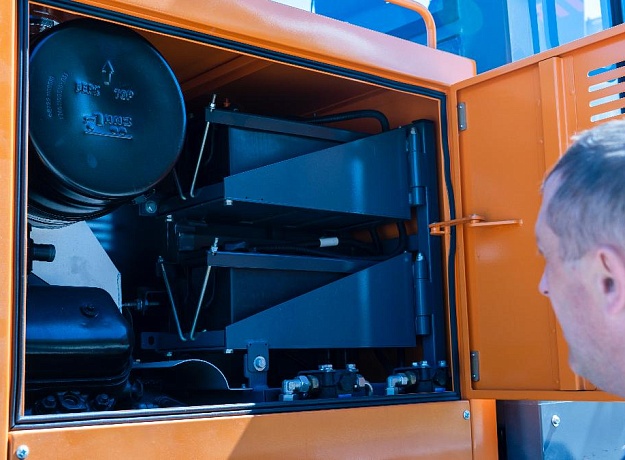

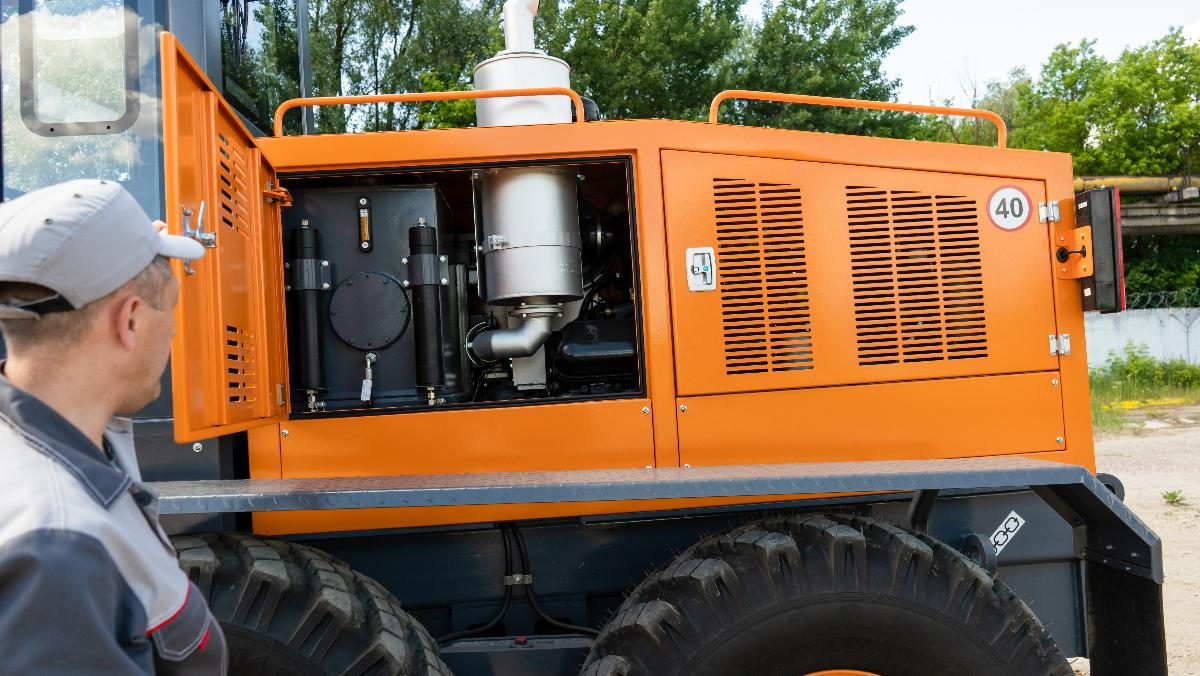

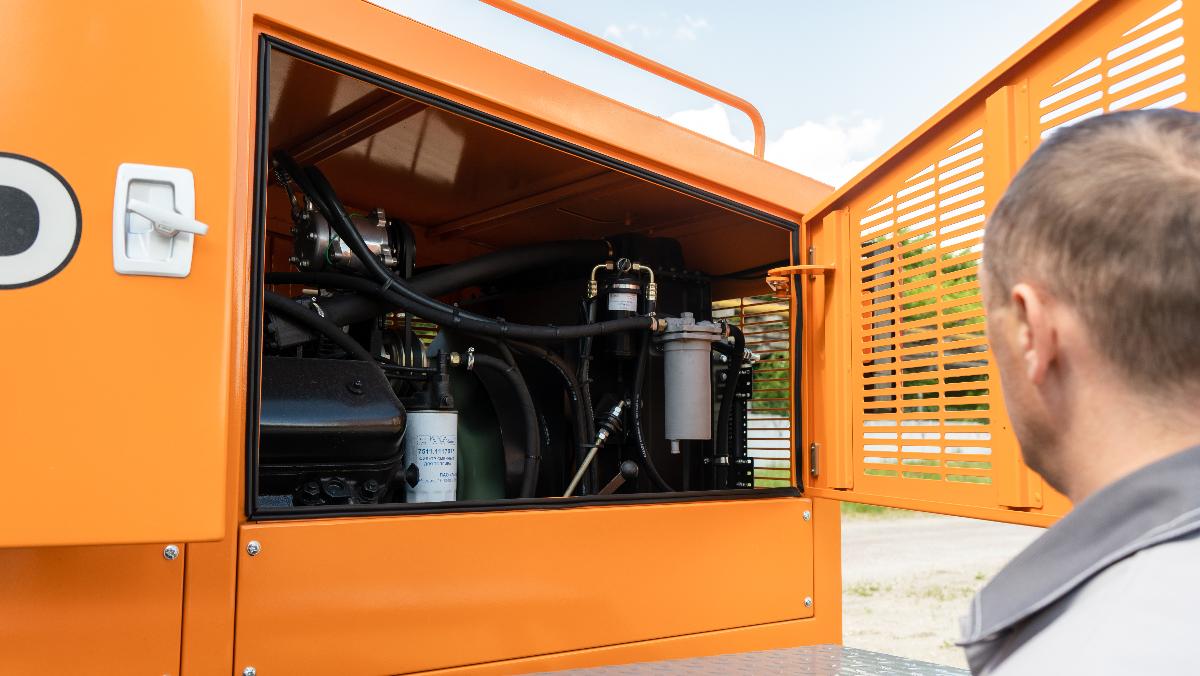

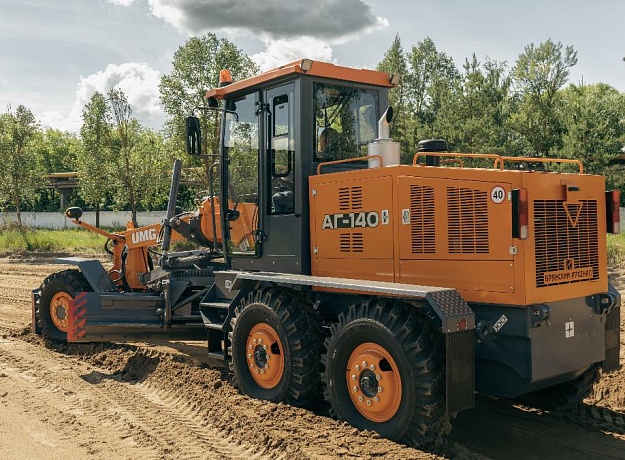

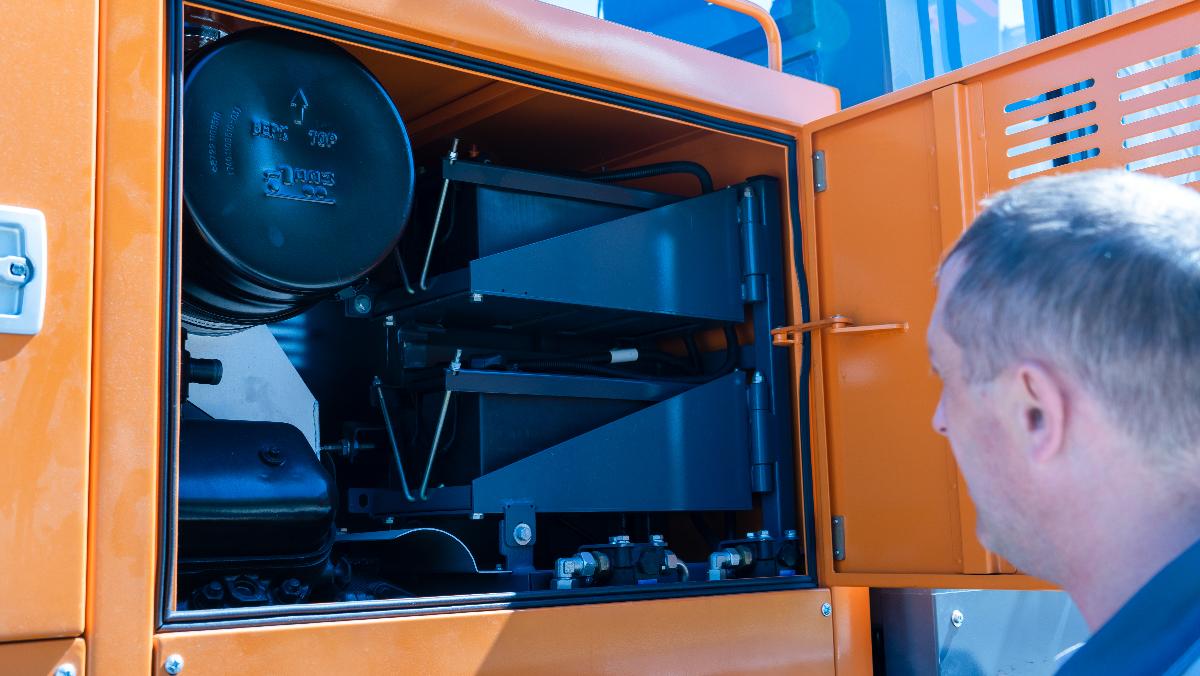

  • Капотная система обеспечивает удобный доступ к двигателю для проведения сервисного обслуживания. Надежные дизельные двигатели адаптированы к самым тяжелым условиям эксплуатации

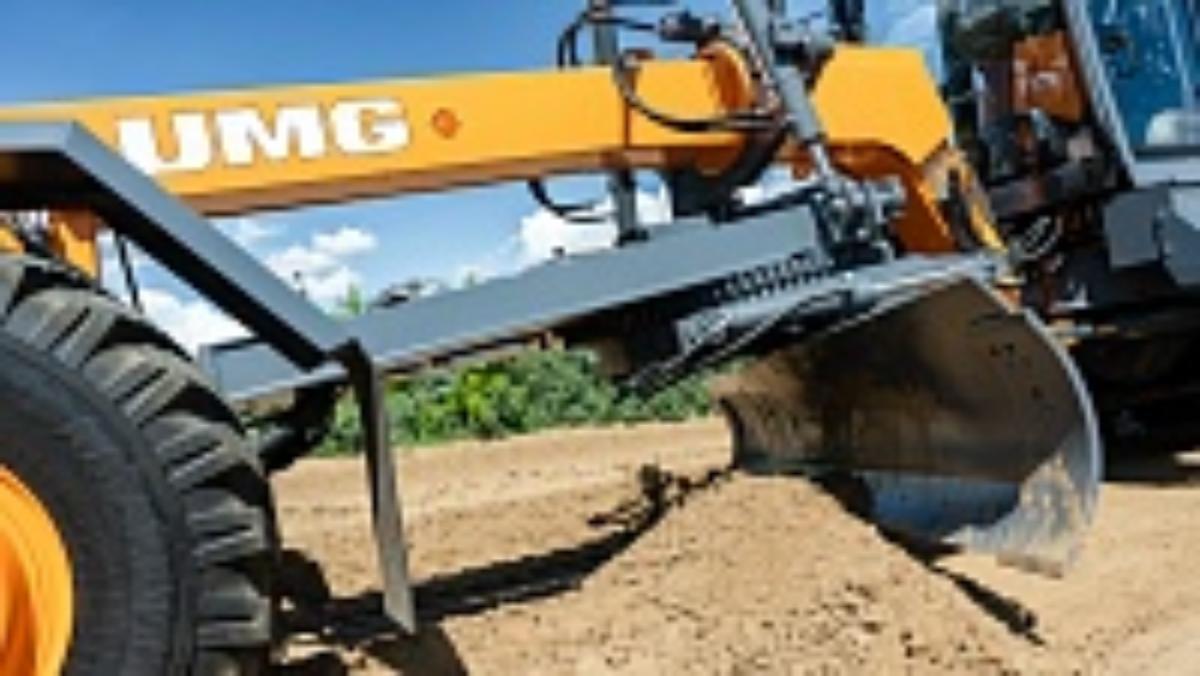

  • Возможность выноса отвала на 90° в обе стороны позволяет эффективно производить работы на откосах и обочинах без применения дополнительного оборудования.
  • Трансмиссия обеспечивает оптимальное тяговое усилие и экономичность

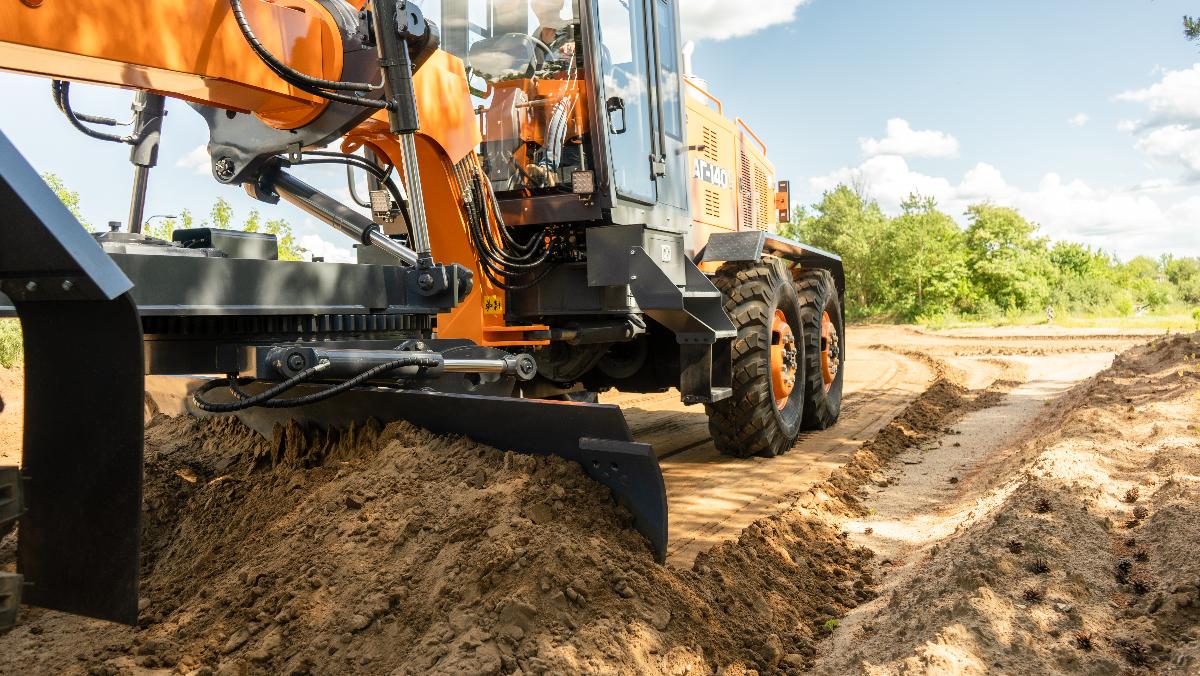

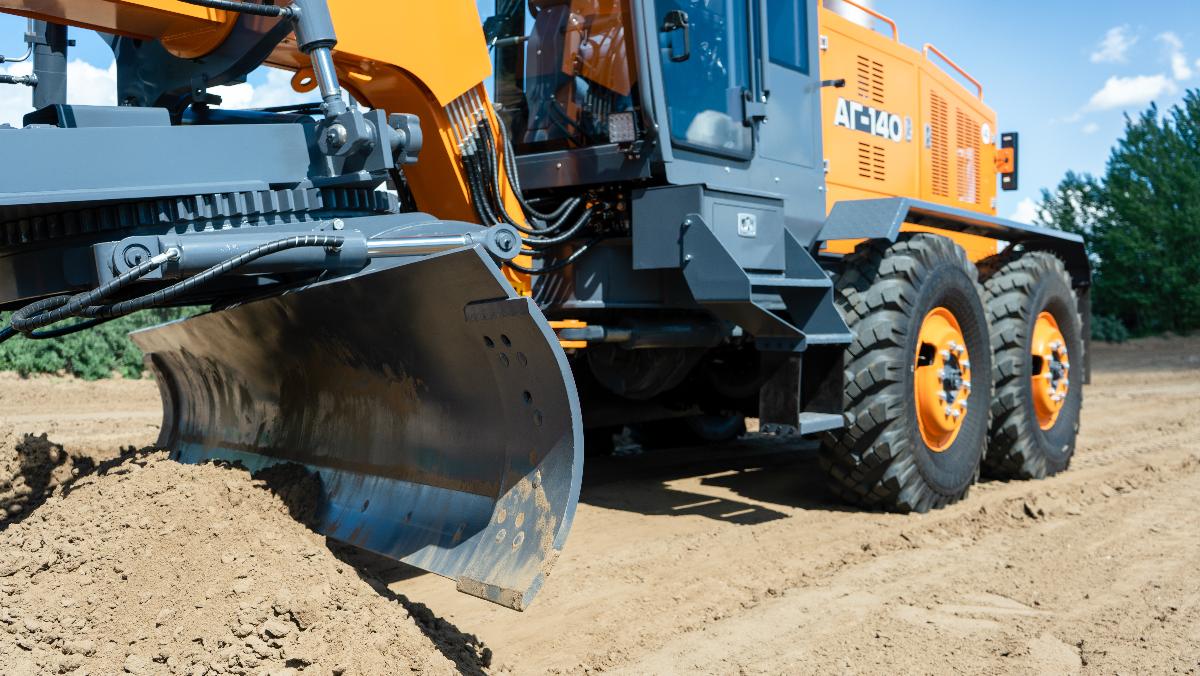

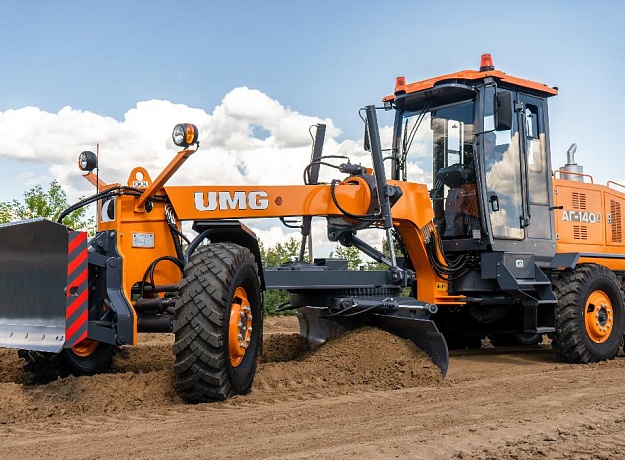

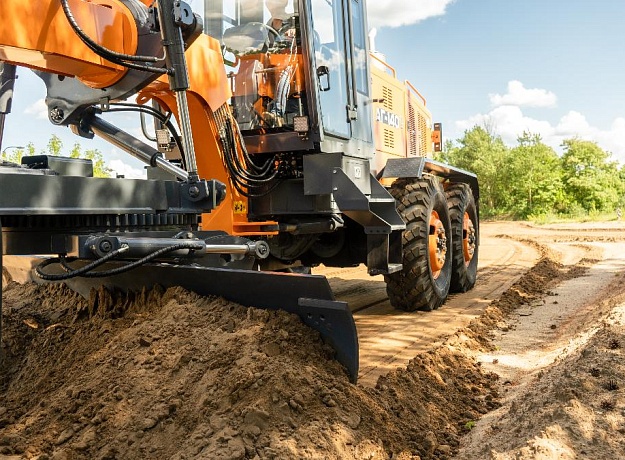

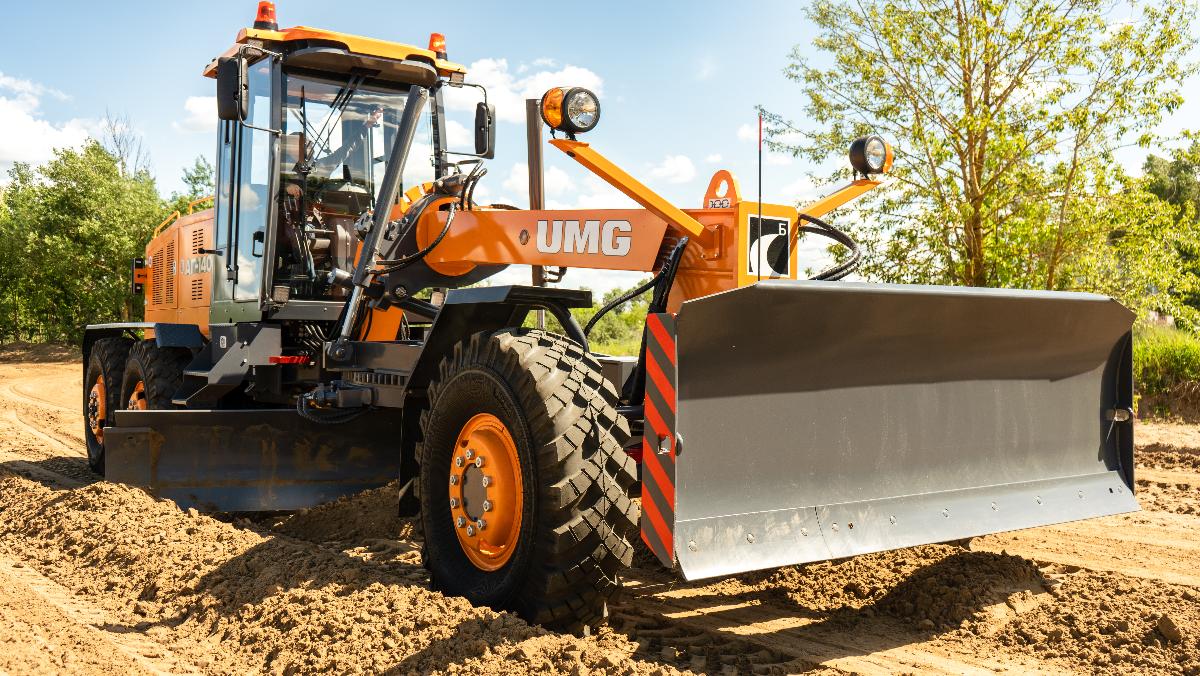

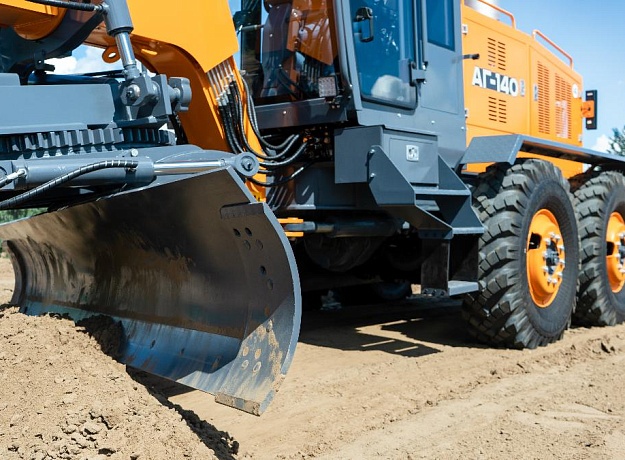

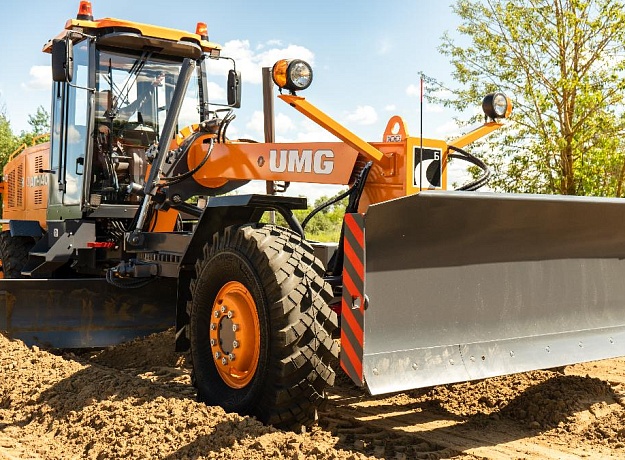

  • Полноповоротный грейдерный отвал обеспечивает высокую производительность автогрейдера, позволяя работать при движении задним ходом.
№ п/п Технические характеристики АГ-140
1 Силовая установка
  Двигатель (модель) ЯМЗ-236Г-16
  Тип 6-ти цилиндровый V-образный четырехтактный дизельный двигатель с водяным охлаждением, атмосферный, Tier0
  Номинальная мощность нетто по SAE (кВт) / при оборотах (об/мин) 110 / 1700
  Максимальный крутящий момент (Нм) / при оборотах (об/мин) 667 / 1400
  Рабочий объем (л) 11,15
  Диаметр и ход поршня 130 / 140
  Удельный расход топлива при номинальной мощности, г/кВт ч 220
  Аккумуляторные батареи 2 х 6СТ-190N3
  Генератор, В / А 28/70
  Напряжение бортовой электросети 24
  Управление оборотами двигателя Механическое
  Воздушный фильтр Сухого типа
2 Гидравлическая система
  Тип гидросистемы Постоянного объема
  Гидрораспределитель управления рабочим оборудованием (тип, производитель, модель) 2 шт. 3-х секционных блока прямого включения с открытым центром, из них 5 секций с гидрозамками
  Гидрораспределитель управления вспомогательными операциями, тип 4-е шт., односекционные с дискретным электроуправлением.
  Гидронасос привода рабочего оборудования, тип Шестеренный НШ-32
  Производительность насоса, л/мин, при 1700 об/мин 54,4
  Номинальное давление в гидросистеме привода рабочего оборудования (МПа) 10
  Гидронасос рулевого управления (тип, подача, производитель) Шестеренный НШ-16
  Гидронасос привода переднего моста, тип нет
  Гидронасос тормозной системы, тип нет
  Гидроцилиндры подъема грейдерного отвала: диаметр поршня х диаметр штока х ход штока (мм) - тип 80 х 50 х 1000
  Гидроцилиндр выноса грейдерного отвала: диаметр поршня х диаметр штока х ход штока (мм) - тип 80 х 50 х 1400
  Гидроцилиндры поворота грейдерного отвала: диаметр поршня х диаметр штока х ход штока (мм) - тип нет
  Гидроцилиндры изменения угла резания грейдерного отвала: диаметр поршня х диаметр штока х ход штока (мм) - тип 80 х 50 х 280
  Гидроцилиндры выноса тяговой рамы: диаметр поршня х диаметр штока х ход штока (мм) - тип 80 х 50 х 710
  Гидроцилиндры поворота колес: диаметр поршня х диаметр штока х ход штока (мм) - тип 50 х 32 х 250
  Гидроцилиндры наклона колес: диаметр поршня х диаметр штока х ход штока (мм) - тип 80 х 50 х 160
  Гидроцилиндры поворота (сложения) основной рамы: диаметр поршня х диаметр штока х ход штока (мм) - тип 100 х 63 х 250
  Гидроцилиндр переднего бульдозерного отвала: диаметр поршня х диаметр штока х ход штока (мм) - тип 125 х 70 х 400
  Гидроцилиндры заднего рыхлительного оборудования: диаметр поршня х диаметр штока х ход штока (мм) - тип 80 х 50 х 400
  Фильтр сливной, модель MPF 181 1A G1 P10 NB Р01
  Фильтр сливной, модель нет
  Фильтр напорный, модель FMM 050 3 BAD A10 N PO2
  Фильтр напорный, модель FMM 050 3 BAD A10 N PO2
3 Рама
  Рама шасси, тип Передняя рама - цельносварная, основа рамы - наклонная балка коробчатого сечения. Задняя рама - с силовым периметром для монтажа силовых агрегатов и навесного оборудования. Шарнир рамы имеет два гидроцилиндра, поворачивающие раму на 22° влево и вправо. Гидрозамок обеспечивает неизменность положения рамы.
  Складывание рамы, угол ± 22
  Максимальное смещение колеи передних колес относительно задних, при прямолинейном движении, мм 1200
4 Тяговая рама
  Тяговая рама, тип Цельносварная конструкция А-образной формы.
5 Поворотный круг
  Поворотный круг, тип Поворотный круг поддерживается в 4-х точках регулируемыми зажимными пластинами, что обеспечивает оптимальную опору и распределение нагрузок.
  Привод поворотного круга (тип) Червячный редуктор и аксиально-поршневой гидромотор объемом 56см³
  Диаметр круга, мм 1200
  Число зажимных пластин 4
6 Рабочее оборудование
  Грейдерный отвал, длина / высота (мм) 3740 / 620
  Шаг болтов крепления ножей 280
  Диаметр болтов 16
  Боковой вынос отвала вправо/влево (мм) 700
  Боковой сдвиг поворотного круга вправо/влево, мм 260 / 430
  Угол поворота отвала в плане (град) ±360
  Диапазон изменения угла резания ножа грейдерного отвала, град. 30 - 70
  Вылет грейдерного отвала за пределы колеи, вправо / влево, рама прямая, мм 1570 / 1680
  Вылет грейдерного отвала за пределы колеи, вправо / влево, рама изогнута, мм 2100 / 2200
  Максимальный угол откоса для зачистки отвалом (град) 90
  Высота подъема грейдерного отвала в транспортном положении (мм) 350
  Заглубление грейдерного отвала ниже опорной поверхности (мм) 450
  Бульдозерный неповоротный отвал, длина / высота с ножом (мм) 2475 / 840
  Опускание отвала ниже опорной поверхности (мм) 50
7 Рулевое управление
  Рулевой механизм Гидростатическое рулевое управление. Насос-дозатор в блоке со следящим гидрораспределителем, в т.ч. предохранительный, обратный, противоударный и противовакуумный клапаны
  Минимальный радиус поворота по внешнему колесу, мм 7600
8 Параметры хода
  Колесная формула 1 х 2 х 3
  Муфта сцепления Двухдисковая, постоянно замкнутого типа, установлена на дизеле.
Управление механическое с гидроусилителем
  Коробка перемены передач Псковский завод механических приводов, 240.30.11.00.000, Механическая КПП
  Число передач вперед / назад 6 / 2
  Скорости передвижения вперед / назад (км/ч) 1 - 4,0 / 3,5;
2 - 6,2 / 12,6;
3 - 8,8;
4 - 15,0;
5 - 23,2;
6 - 32,3.
  Передний мост Мост управляемый, с балансирным креплением к раме. Балка моста стальная, цельносварная. Герметичная ступица обеспечивает полную защиту подшипника от загрязнения.
  Привод передних колес, тип нет
  Угол наклона колес переднего моста ± 18
  Угол качания балки переднего моста ± 16
  Дорожный просвет под передним мостом, мм 520
  Тандемная тележка Приводная неуправляемая, состоит из центрального редуктора (заднего моста) и двух бортовых редукторов (балансиров)
  Центральный редуктор (задний мост) Чебоксарский завод силовых агрегатов (ЧЗСА), А-120.62.00.000. С самоблокирующимся дифференциалом и двумя планетарными передачами.
  Бортовые редукторы (балансиры) Брянский Арсенал, 248.03.02.00.000, с шестеренными передачами
  Угол качания балансиров (град) ± 15
  Стояночный тормоз Дисковый сухого типа, на входном валу заднего моста, с механическим приводом
  Рабочие тормоза Колодочные, привод двухконтурный гидравлический с пневмогидроаккумуляторами
  Тяговые усилия на передачах КПП с приводом только на заднюю тележку (кН) 1 - 90
2 - 71
3 - 49
4 - 29
5 - 19
6 - 13
  Тяговые усилия на передачах КПП с приводом на заднюю тележку и с включненным гидростатическим приводом передних колёс (кН) нет
  Преодолеваемый уклон продольный/поперечный (град / %) 14/12
  Стандартные шины, размерность / количество (шт.) 14.00-20 ОИ-25 / 6 шт.
  Размер обода 8,5-20
  Норма слойности (PR) 14
9 Заправочные емкости
  Топливный бак (л) 360
  Система охлаждения двигателя (л) 50
  Система смазки двигателя (л) 30
  Картер балансира заднего моста (каждого) (л) 22
  Коробка передач (л) 8
  Гидравлическая система, включая гидробак (л) 200
  Гидравлический бак (л) 160
10 Эксплуатационная масса
  Эксплуатационная масса (т). Все заправочные емкости заправлены по нормативу, стандартное оснащение, бульдозерный отвал, в кабине оператор 75 кг. 14,2
  Нагрузка на переднюю ось, кг 4080
  Нагрузка на тандемную тележку, кг 9520
  Масса с бульдозерным отвалом и задним рыхлителем (кг) 14600
  Неповоротный бульдозерный отвал, масса комплекта (кг) 708
11 Габаритные размеры
  Общая длина без бульдозерного отвала и рыхлительного оборудования (мм) 8420
  Общая длина только с передним бульдозерным отвалом (мм) 9120
  Общая длина только с задним рыхлительным оборудованием (мм) 9040
  Общая длина с бульдозерным отвалом и рыхлительным оборудованием (мм) 9680
  Ширина при транспортировке (мм) 2500
  Общая высота по кабине (мм) 3450
  Общая высота по кабине с маяком (мм) 3535
  Высота по капоту (мм)
  Колесная база грейдера / балансирной тележки (мм) 6000 / 1420
  Ширина колеи, передних / задних колес (мм) 2050
  Минимальный дорожный просвет (мм) 320
12 Сервисные и гарантийные интервалы
  Минимальный межсервисный интервал (моточ) 250
  Гарантийный срок (мес./моточ) 12 / 1500
13 Стандартное оборудование
  Кабина FOPS & ROPS да
  Две двери для входа в кабину да
  Стеклоочиститель на лобовом стекле да
  Рулевая колонка с регулировкой угла наклона да
  Сиденье машиниста с механической подвеской, ремнем безопасности да
  Проблесковый маяк на крыше кабины (2 шт.) да
  Держатель номерного знака с подсветкой да
  Отопитель кабины да
  Фонари рабочего освещения да
  Ходовые осветительные приборы да
  Подножки для входа в кабину справа и слева да
  Передний бульдозерный отвал да
  Подогрев зеркал заднего вида да
14 Оборудование по заказу
  Кондиционер опция
  Предпусковой подогреватель двигателя опция
  Аудиоподготовка / стерео FM/mp3 проигрыватель опция
  Автоматическая система нивелирования 2D и 3D опция
  Снегоочистительные ножи опция
  Удлинитель отвала опция
  Автоматическая система смазки шарниров рабочих органов Lincoln опция
  Камера заднего вида опция
  Дополнительный проблесковый маяк опция
  Подогрев топливного фильтра опция
  Модуль ГЛОНАСС опция
